Встречайте финальную заметку, посвящённую сборке клона компьютера «ZX Spectrum» под названием «Ленинград–2012». Целый год бедный компьютер пролежал в разобранном состоянии. Я отвлёкся на другие проекты и руки до него не доходили. Однако после того как у меня появился CO²–лазер, возникла идея сделать корпус из акрила.

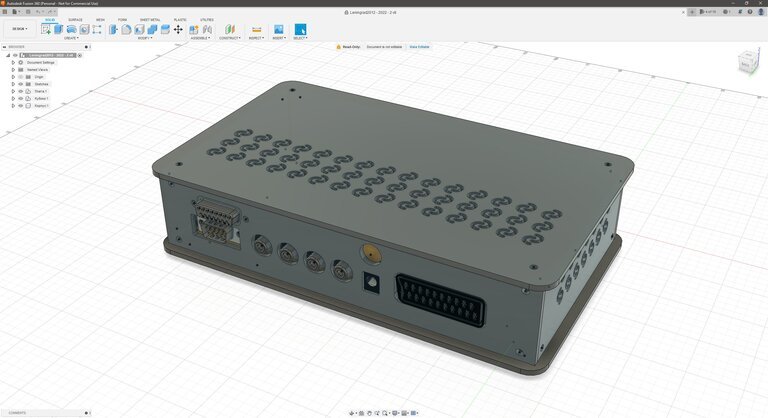

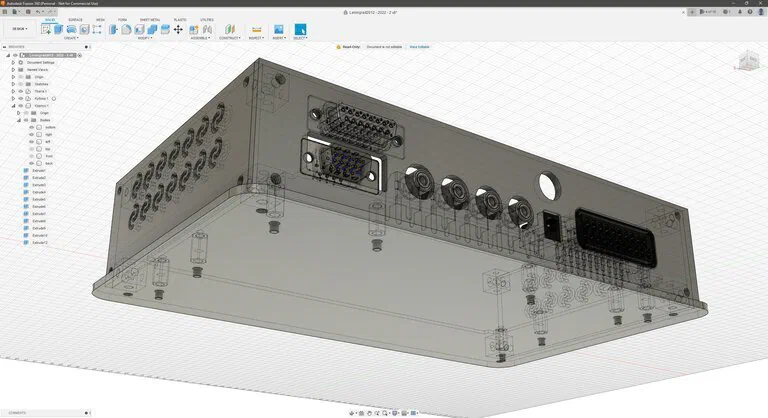

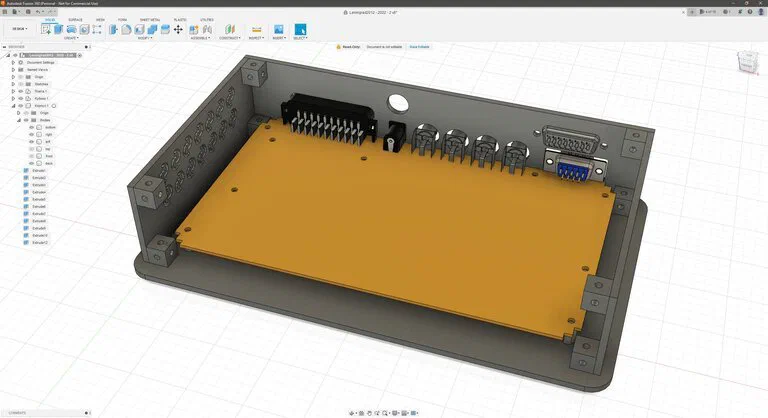

Вдохновившись успехом создания корпуса для усилителя я спроектировал корпус в Fusion 360.
В качестве материала я взял оргстекло произведённое в городе Дзержинске. И отправил на резку.

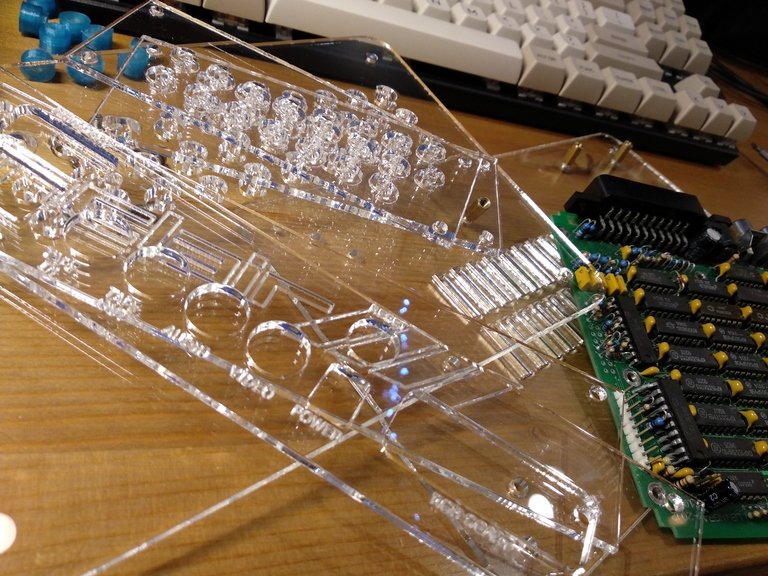

После нарезки у меня получилась куча красивых прозрачных пластинок.

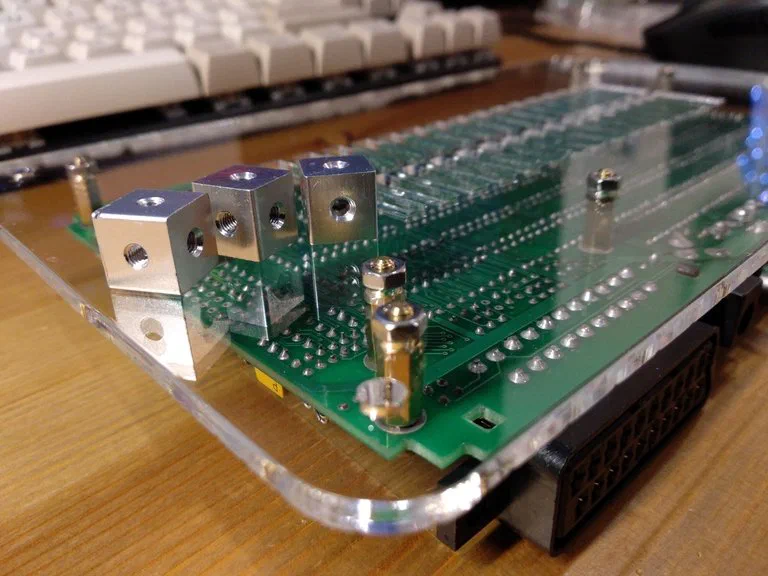

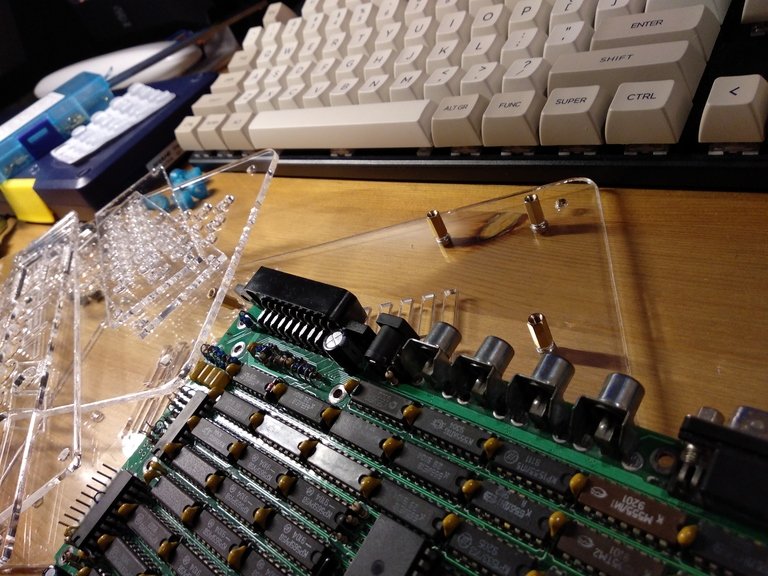

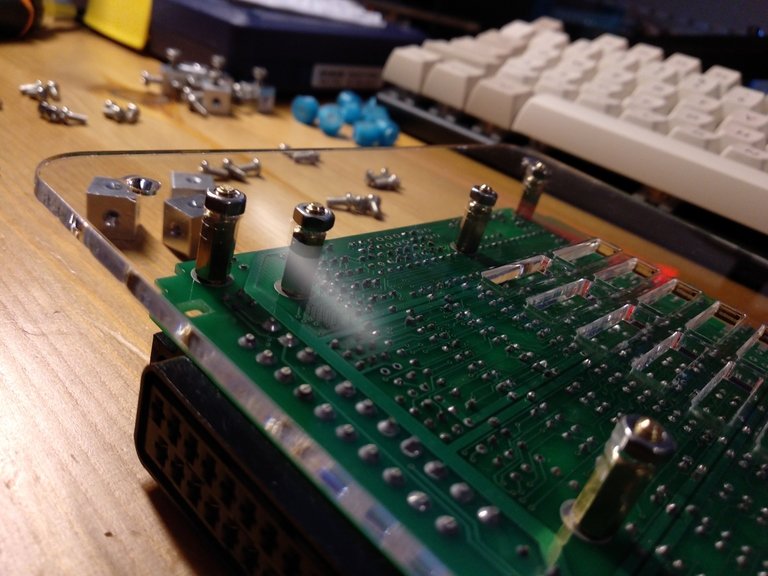

Рассыпал болтиков и начал собирать мою прелесть. Скреплялось всё при помощи металлических кубиков с резьбой на каждой стороне.

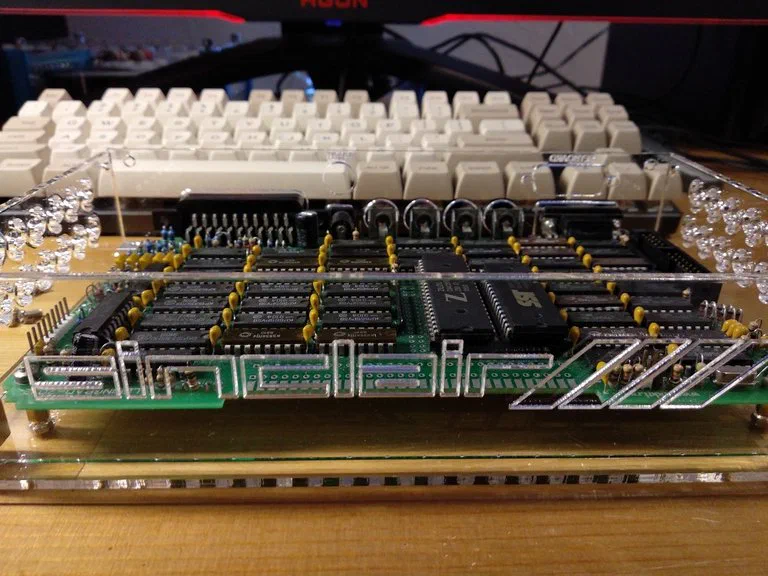

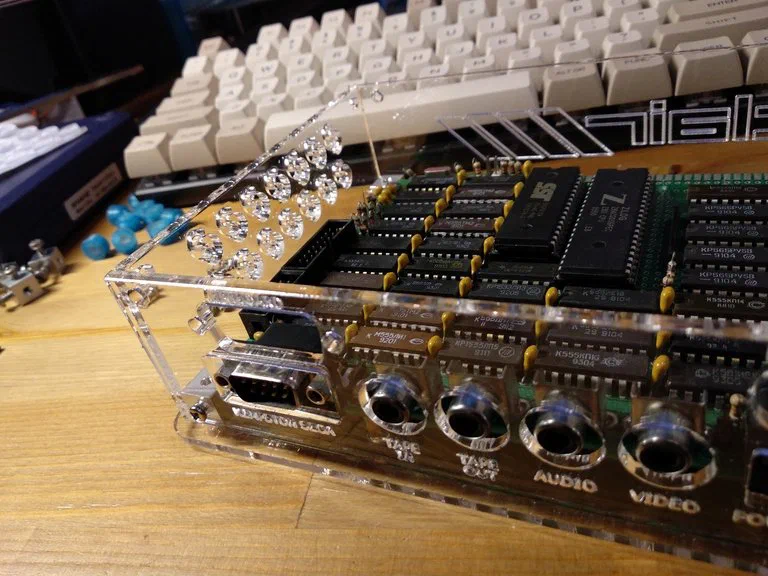

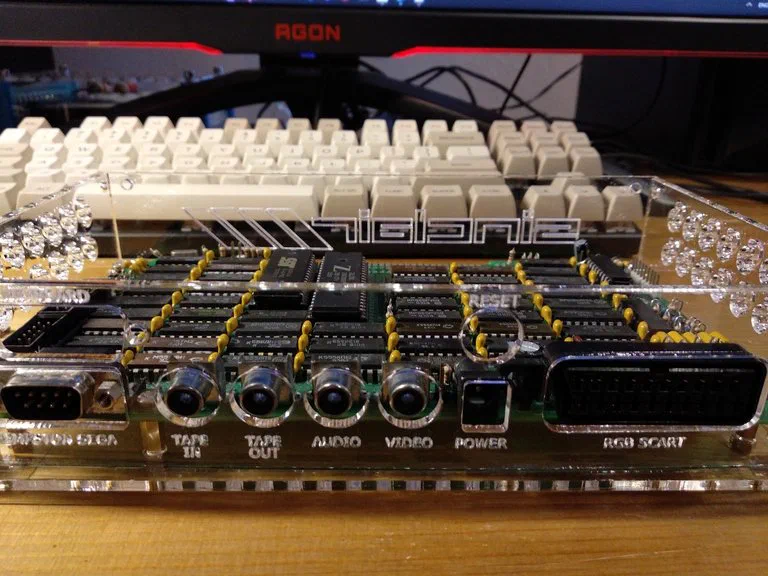

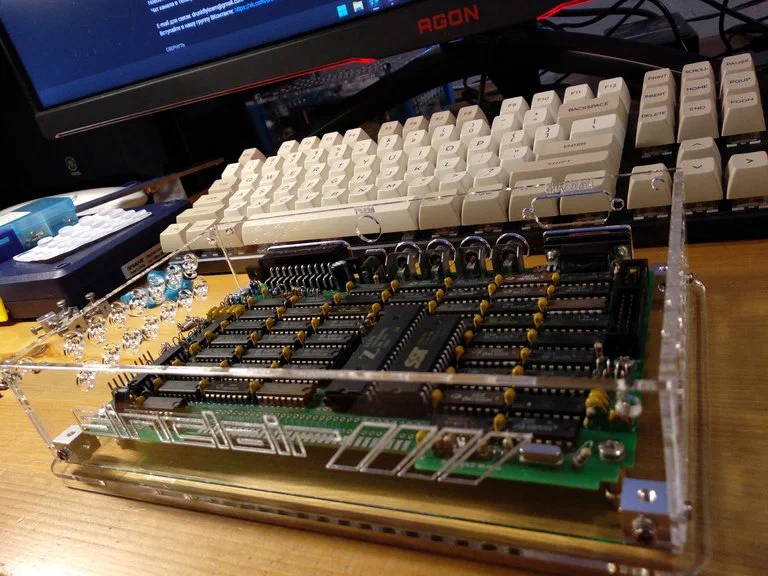

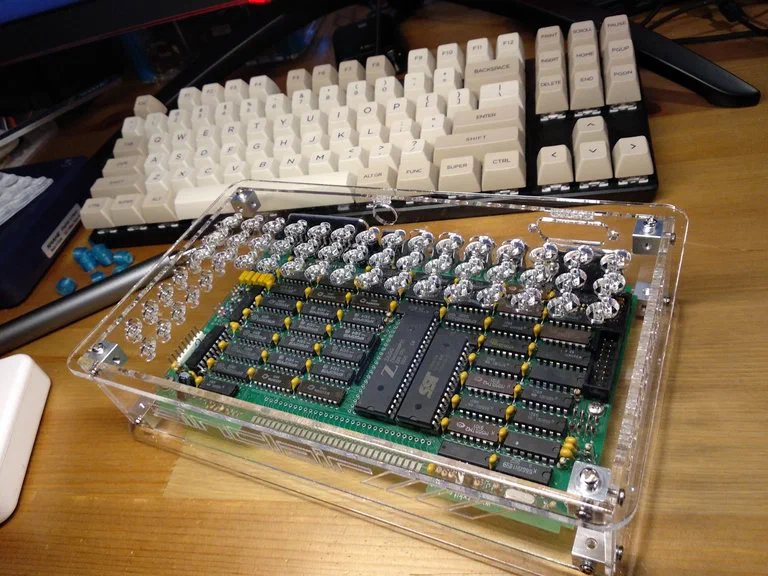

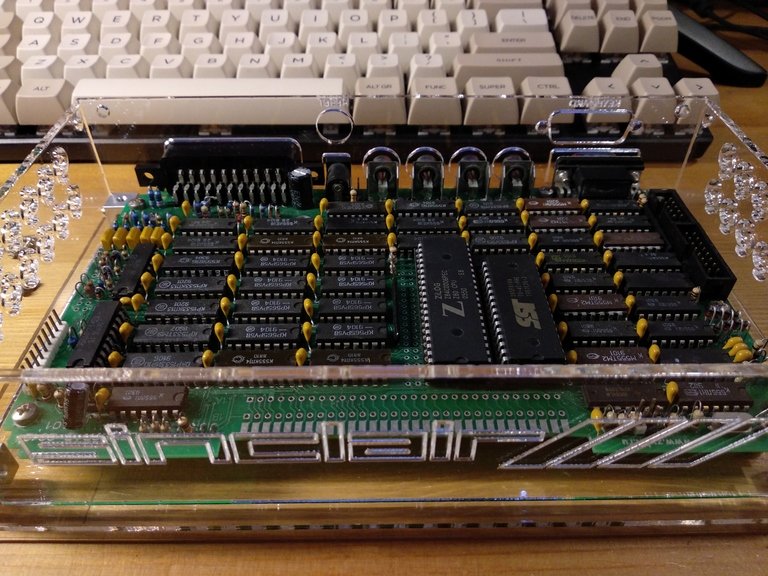

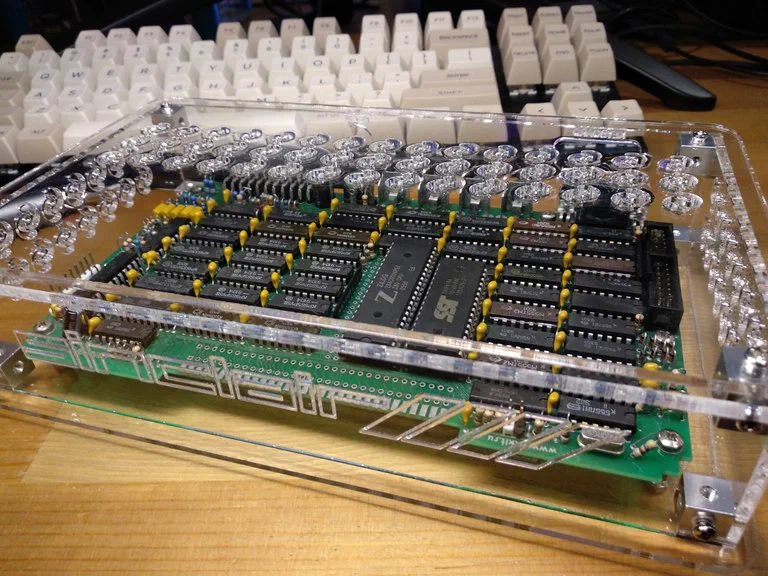

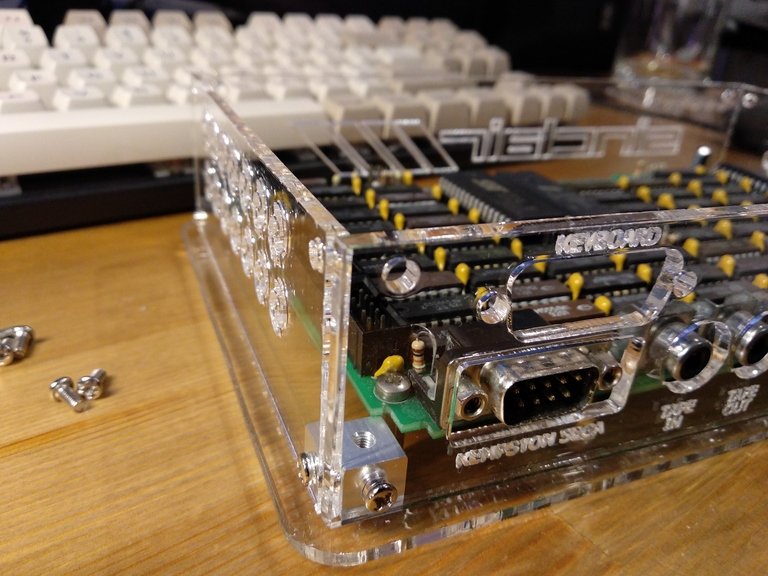

Вот так выглядел корпус без верхней крышки. Мне так нравился результат, что я не мог перестать фотографировать корпус с разных сторон.
И вот, верхняя крышка на своём месте!
Выглядит просто бомбезно! 😍
Конечно не хватает пока разъёма для клавиатуры и кнопки сброса, но это дело поправимое!

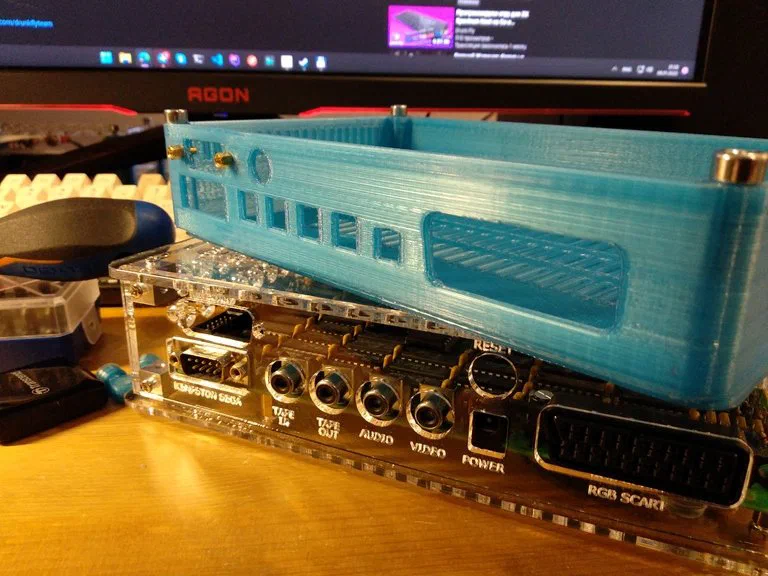

Сравните качество корпуса напечатанного на 3D–принтере и корпуса вырезанного из акрила. Печать на принтере длилась примерно восемь часов, а нарезка 10 минут! 👍

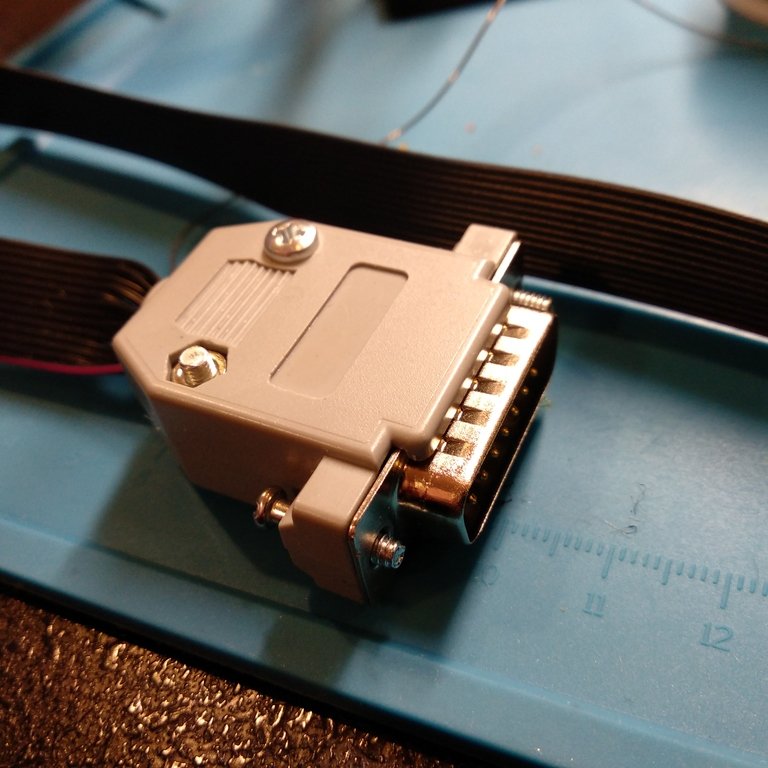

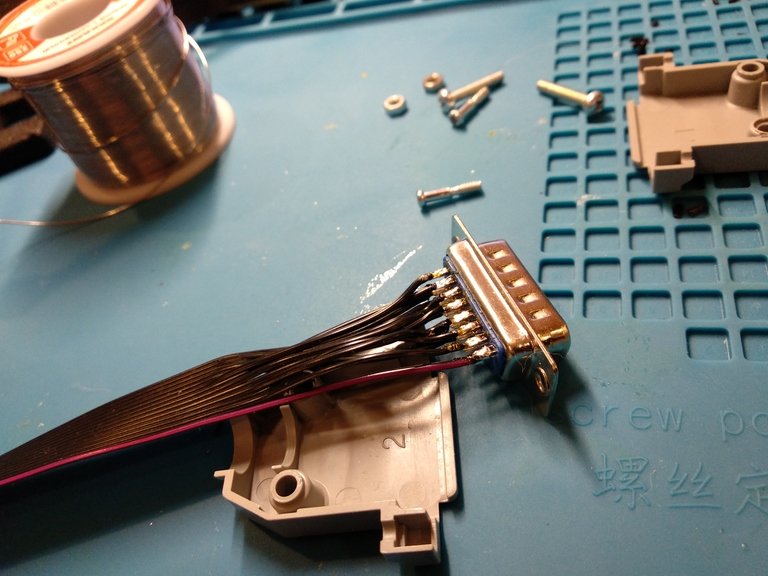

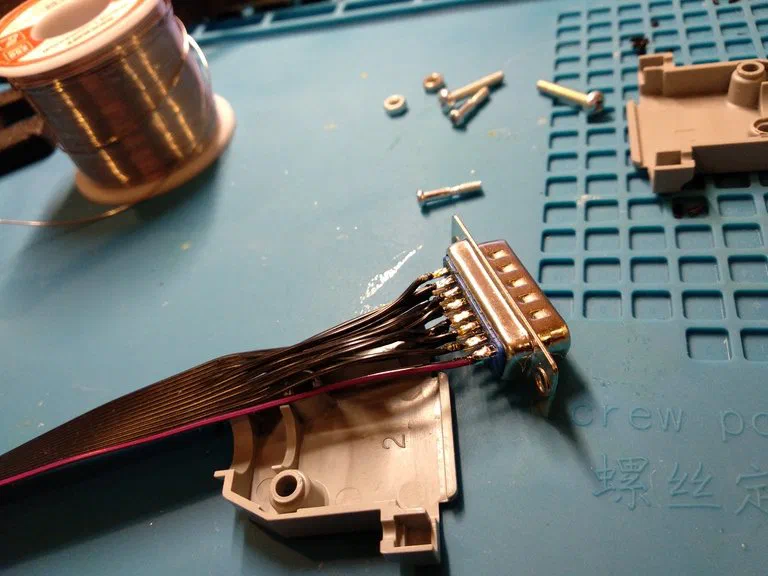

Настало время распаять кабель разъёма подключения клавиатуры.

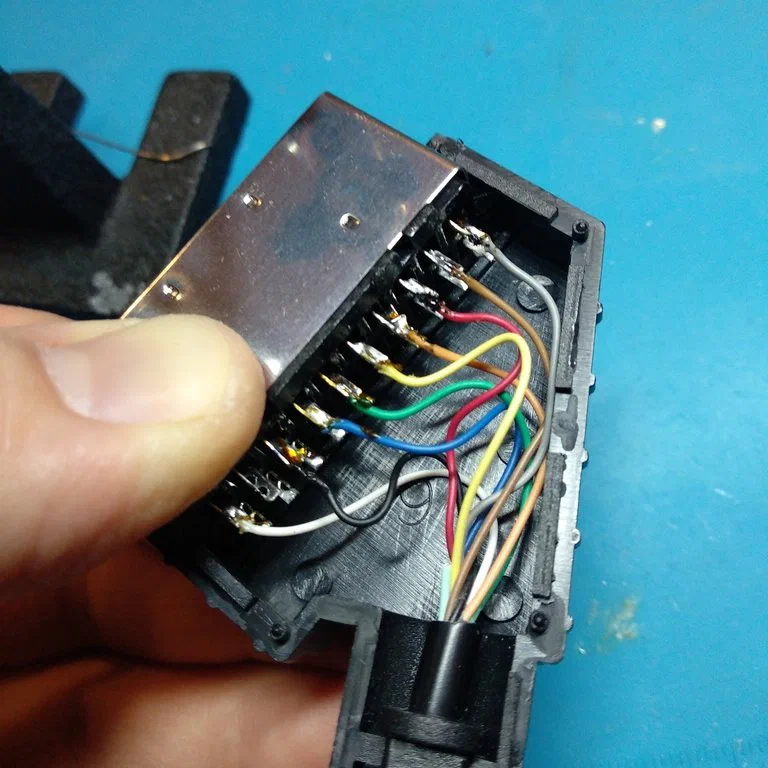

А для вывода на монитор RGB–сигнала, я распаял SCART–разъём.

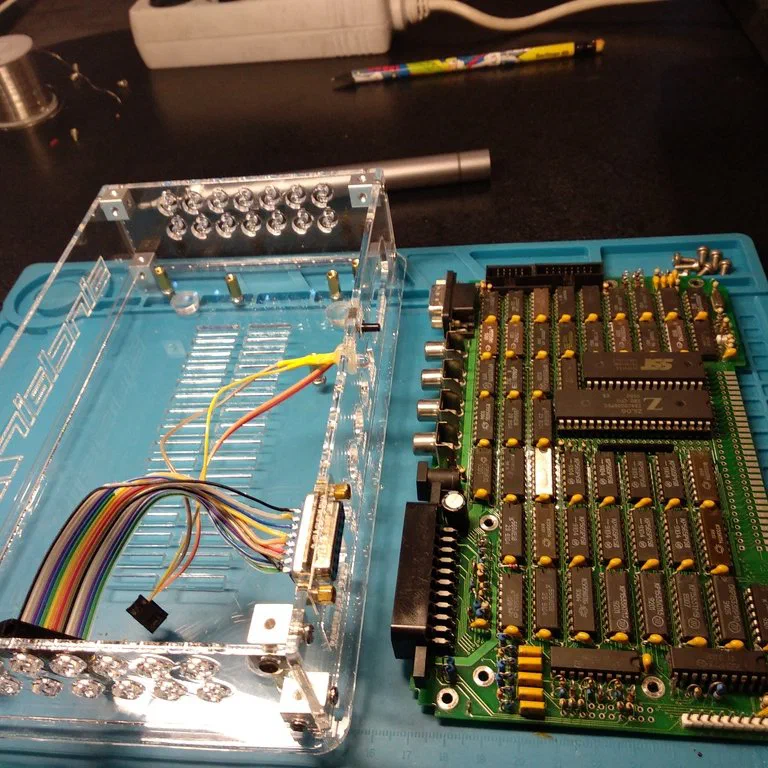

Для монтажа разъёмов пришлось вытащить плату компьютера из корпуса.

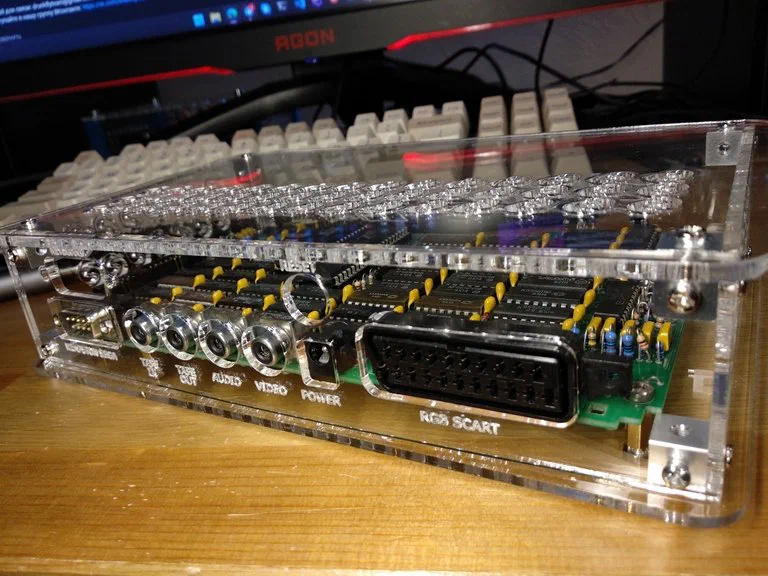

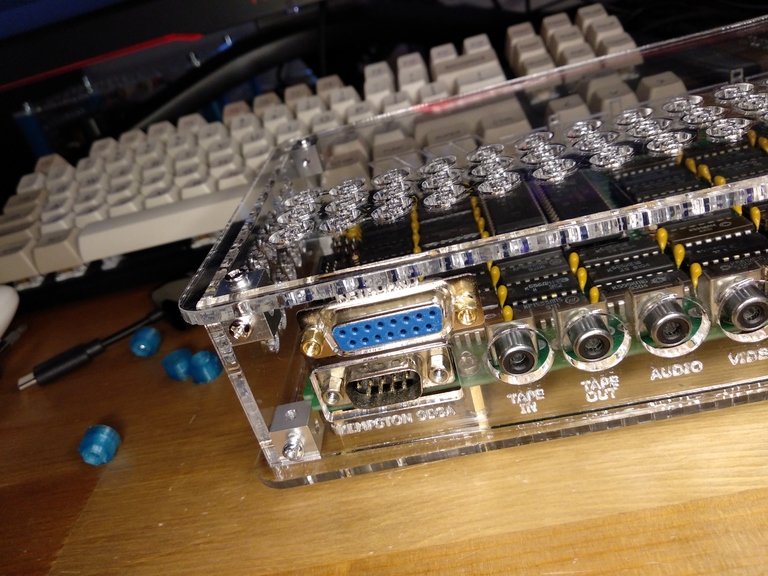

Все разъёмы на месте.

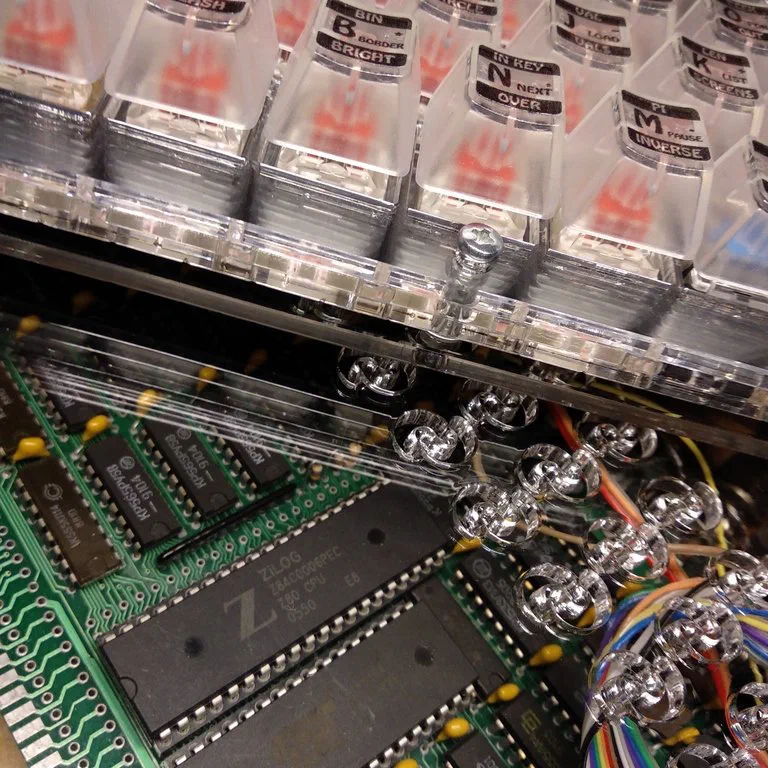

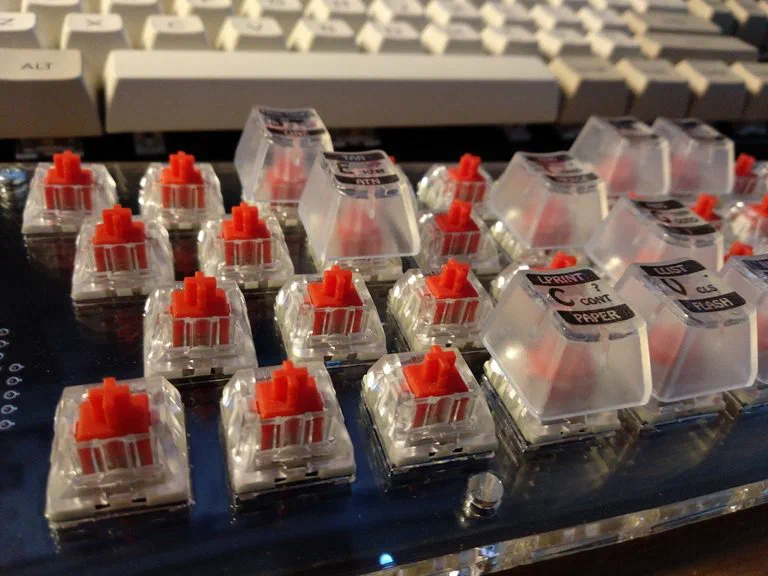

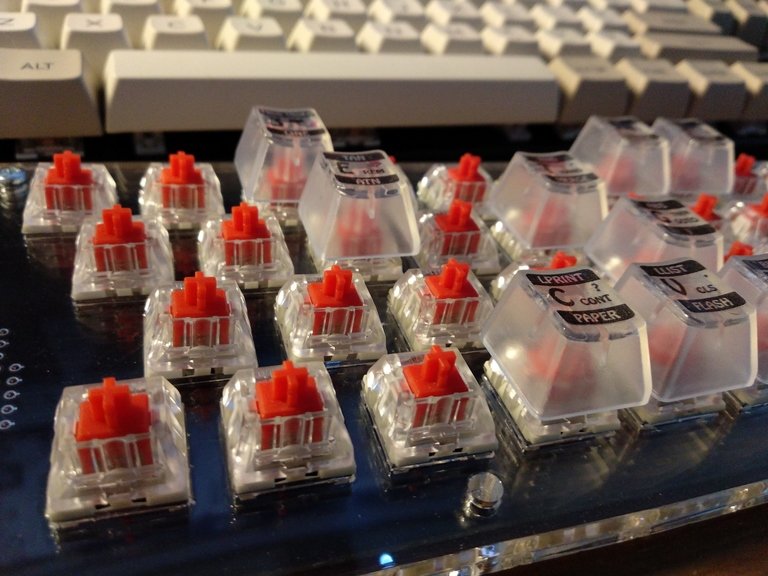

Клавиатуру я тоже закатал в оргстекло. Заказал прозрачные колпачки, и напечатал наклейки для клавиатуры на прозрачной плёнке.

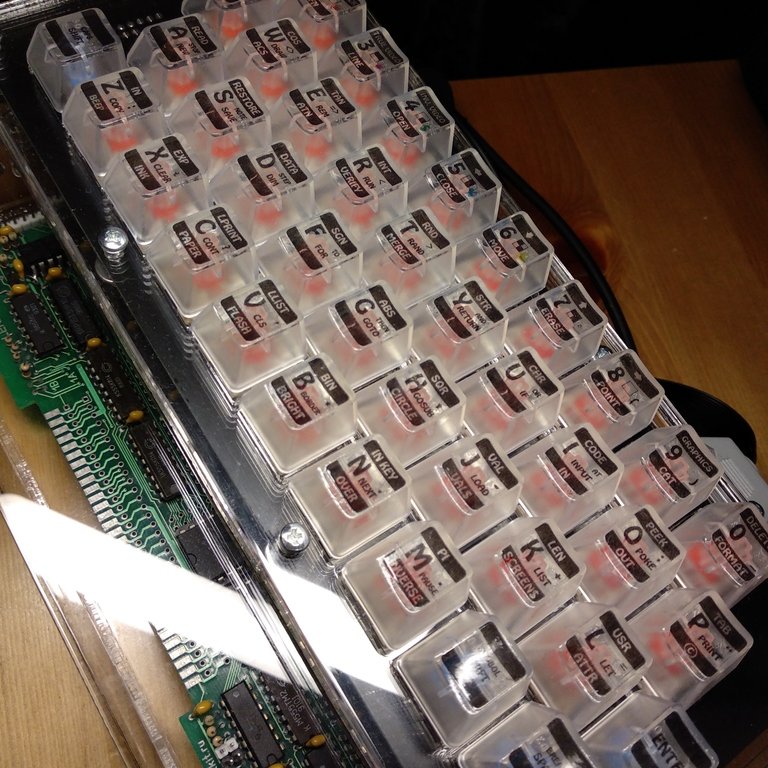

Чтобы наклейки не отклеивались, колпачки покрыл сверху двумя слоями прозрачного лака для ногтей.
Блеск! ✨

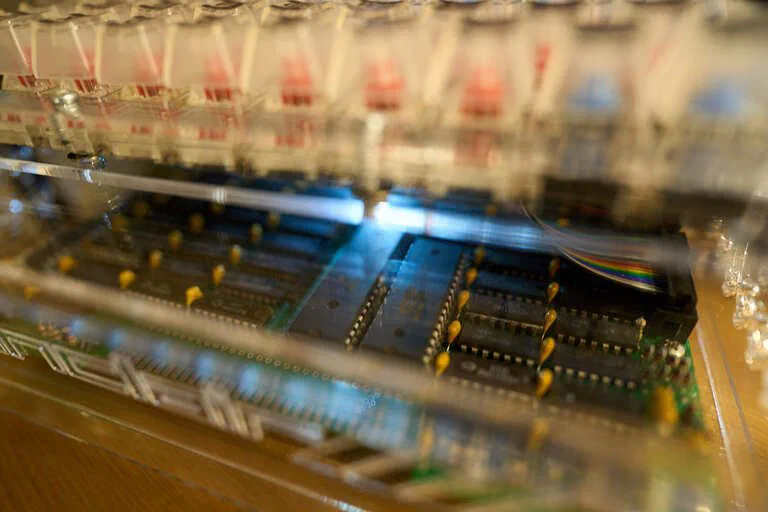

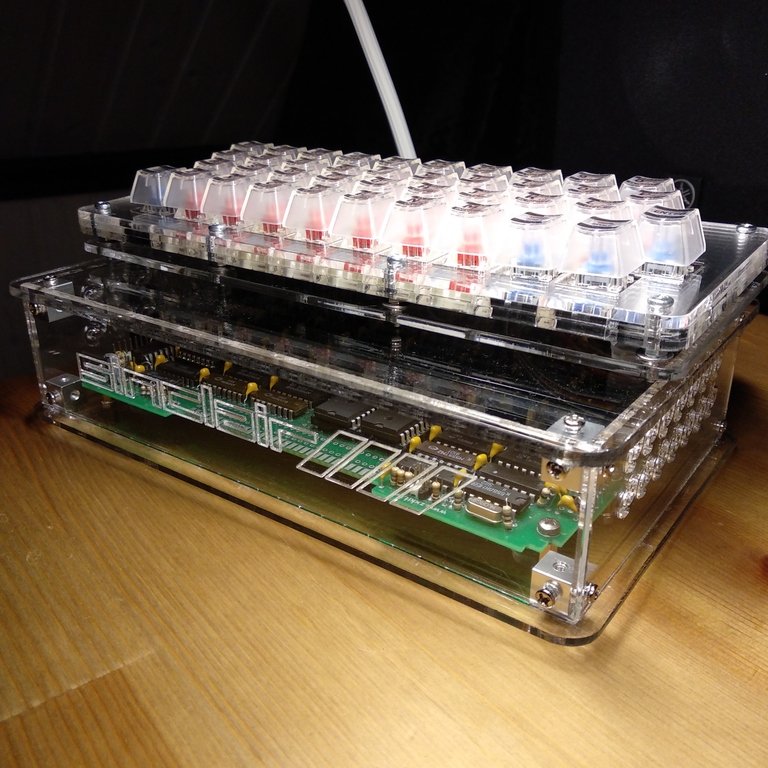

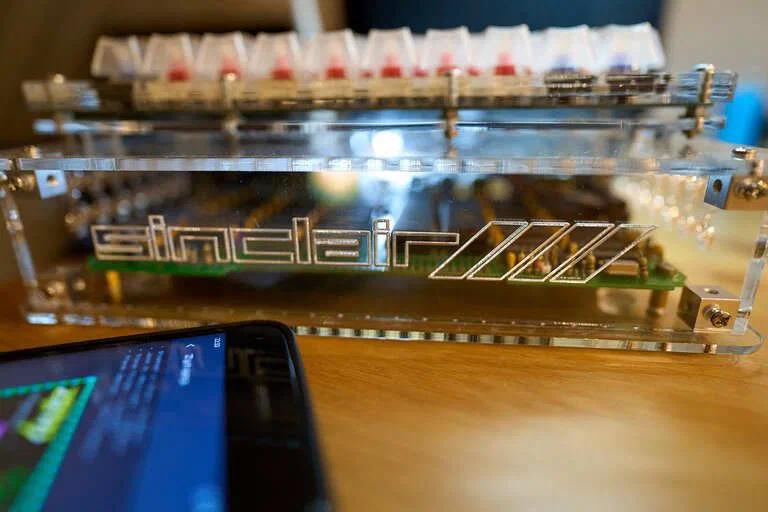

И вот, всё готово! Невозможно передать ощущение удовольствия от выполненной работы, которой ты остался доволен!

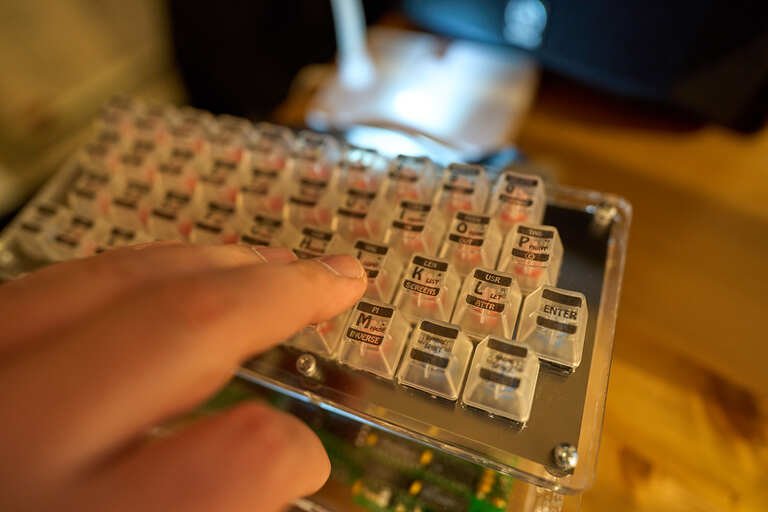

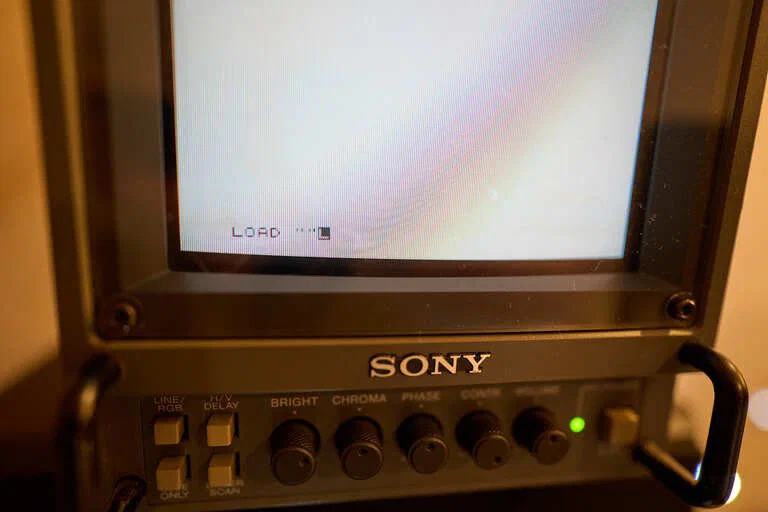

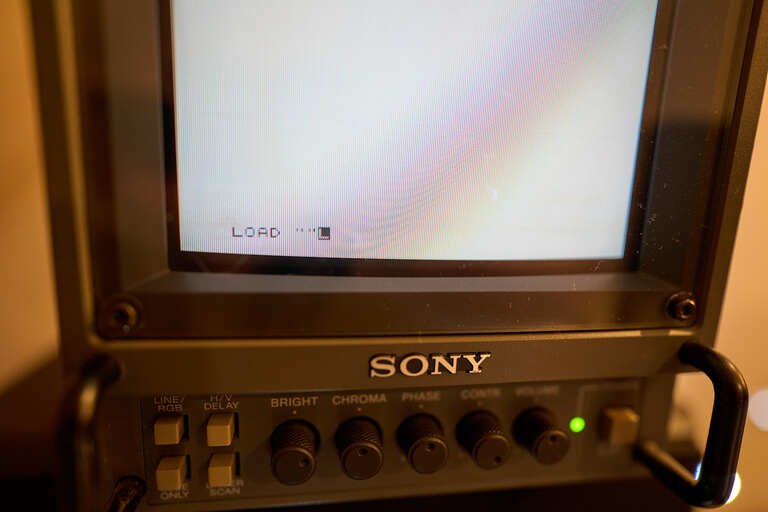

Ну что, поиграем? 😉 Набираем команду загрузки LOAD "" ENTER. Для этого нажимаем кнопки: J, SS+P, SS+P, ENTER.

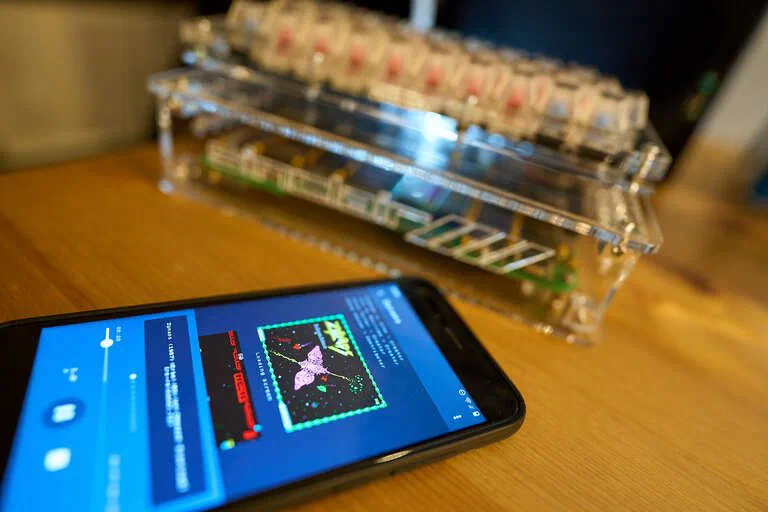

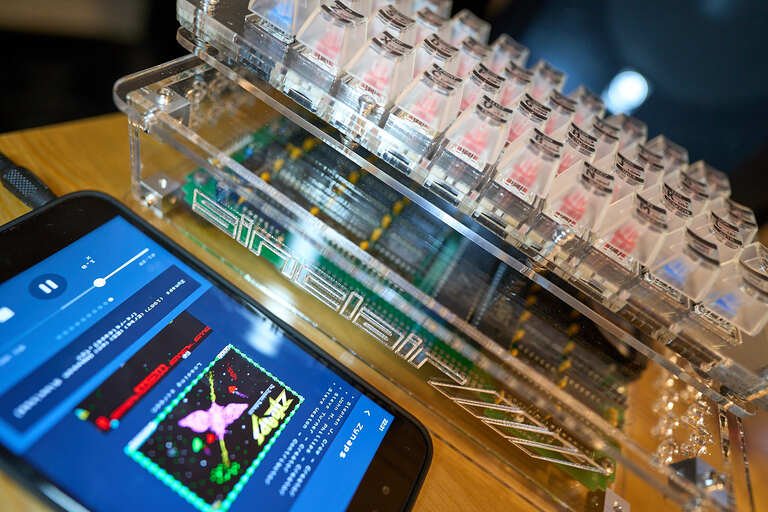

Запускаем воспроизведение аудиофайлы игры с эмулятора магнитофона на сартфоне.

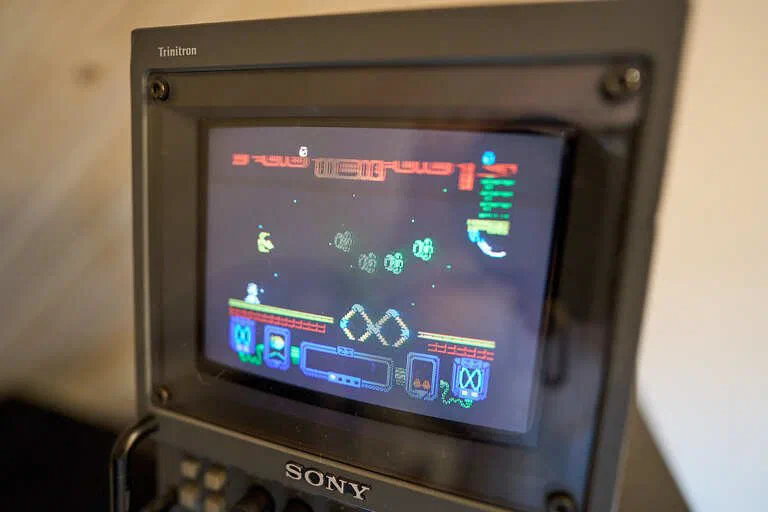

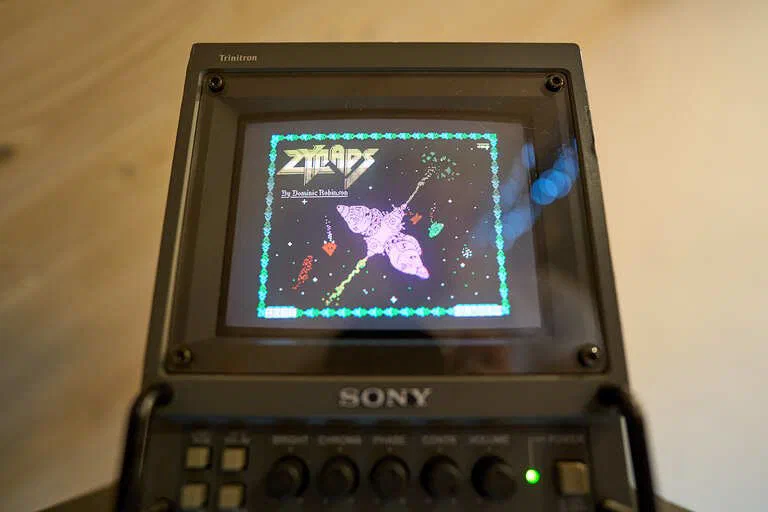

И наслаждаемся игрой! На экране Zynaps!
Zynaps — компьютерная игра в жанре shoot ’em up, изданная Hewson Consultants для платформ ZX Spectrum, Amstrad CPC и Commodore 64 в 1987 году, для Atari ST в 1988 и для Commodore Amiga.

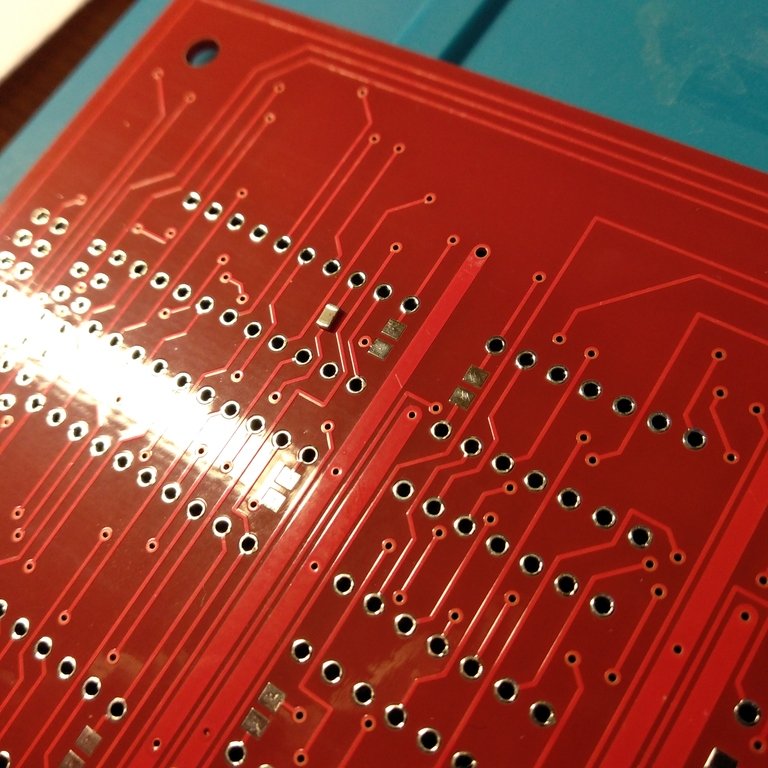

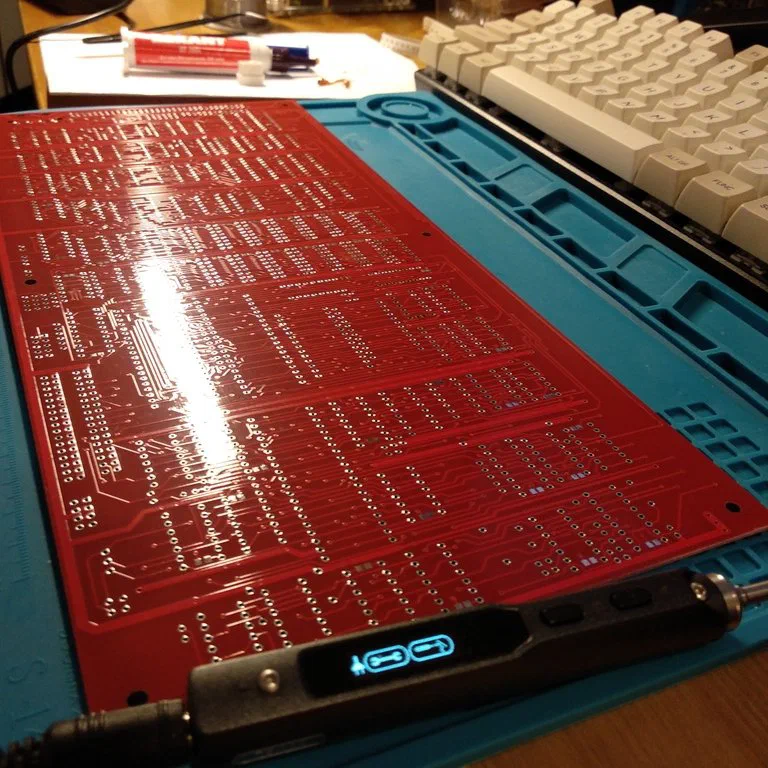

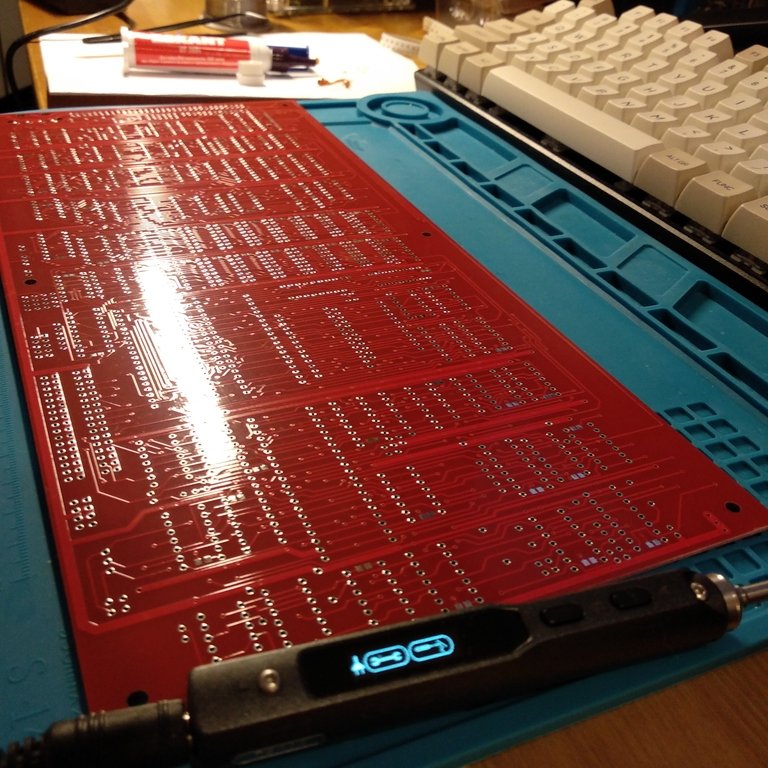

Ну а наигравшись, я достал вот эту красную плату.
Это плата легендарного клона «ZX Spectrum» под названием «Пентагон 128». И я её буду паять!
Но это уже совсем другая история.
