Корпус для усилителя ICEPower 125ASX2

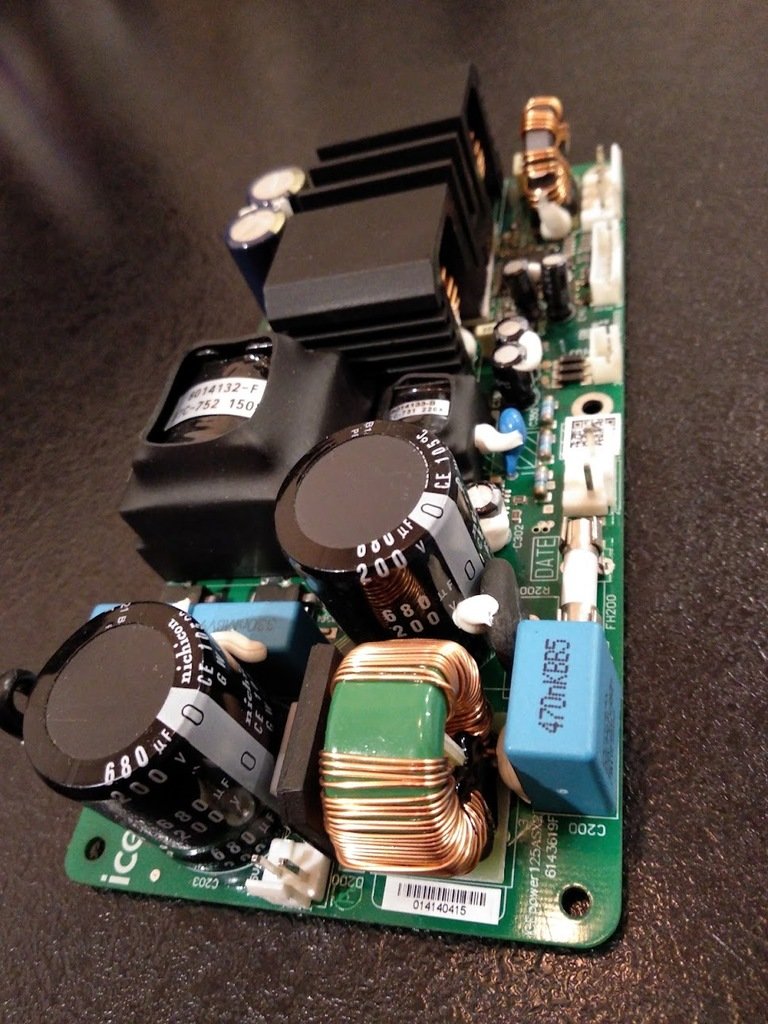

Некоторое время назад я купил на AliExpress усилитель ICEPower 125ASX2 в виде собранной платы. Судя по обзорам – это очень хороший усилитель с ровной АЧХ. Вот ссылка на даташит ICEPower 125ASX2.

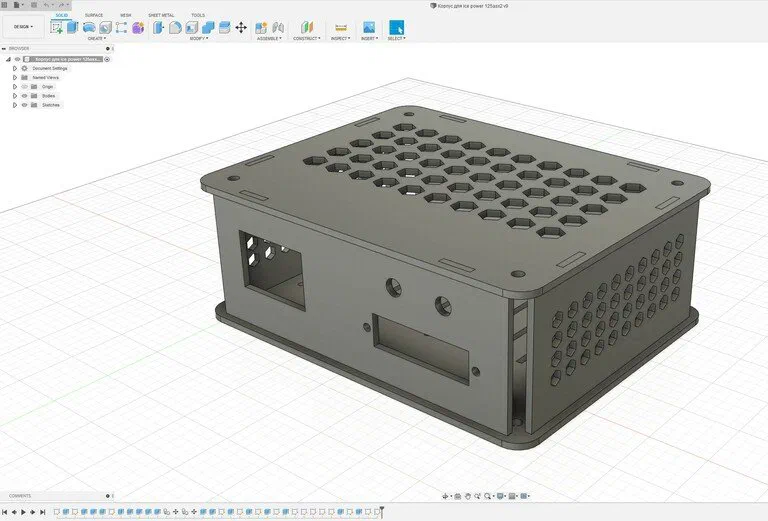

Использовать его без корпуса было просто непрактично, и я засел за «Fusion 360». Пара часов работы и готово.

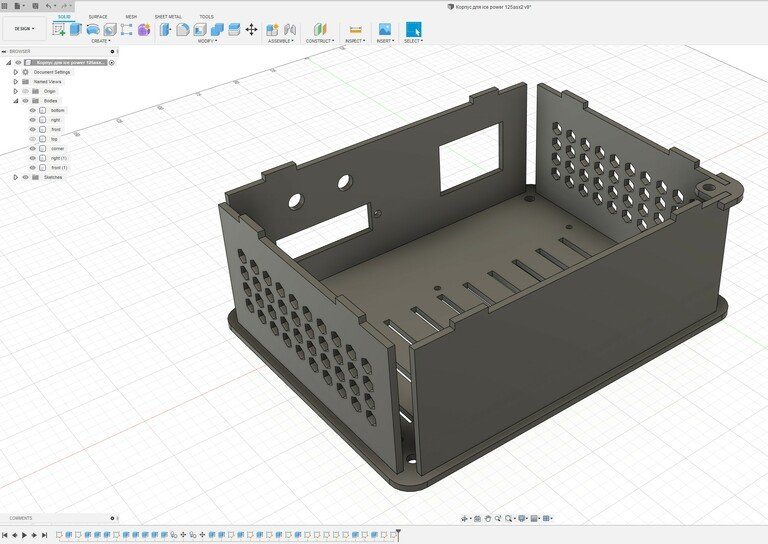

Смоделировал все стенки с отверстиями по размерам платы. Собираться вся конструкция будет уголками со сквозными отверстиями на болтах M5.

Вырезать корпус решил из трёхмиллиметрового оргстекла. Благо лазерный резак у меня стоит под столом.

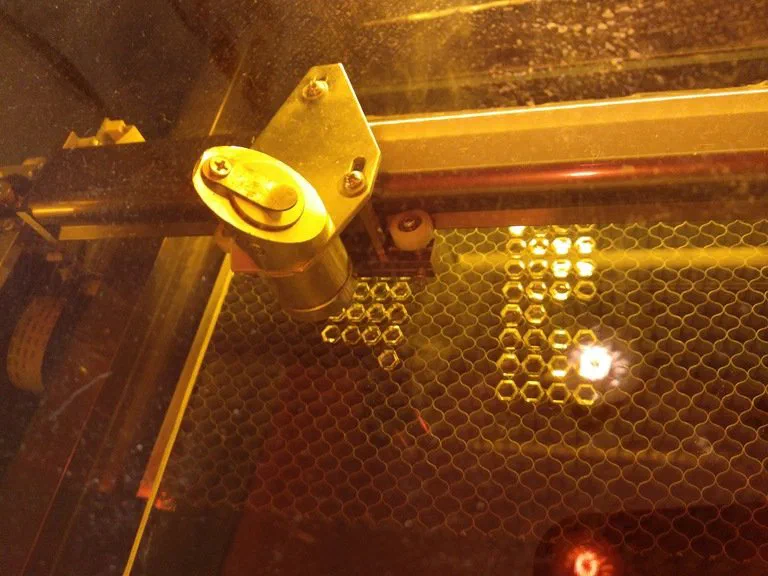

Процесс нарезки панелей. Видео ускорено.

Закрепил разъёмы и подпаял провода.

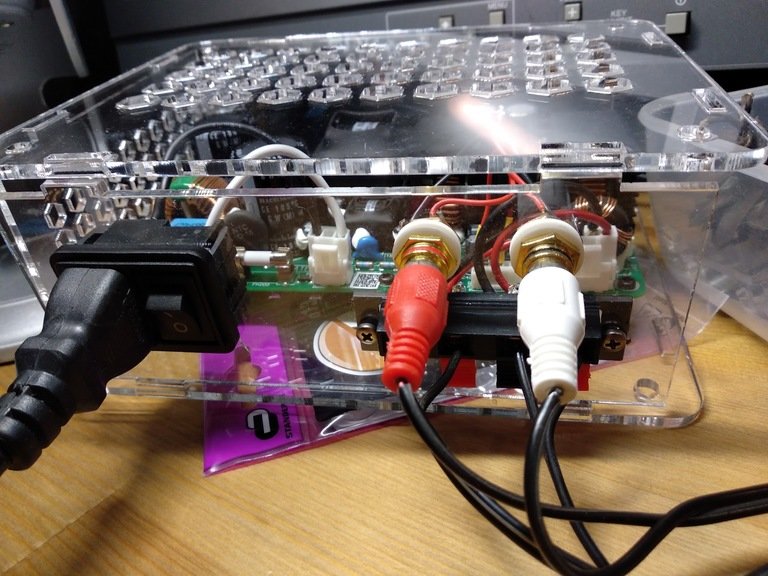

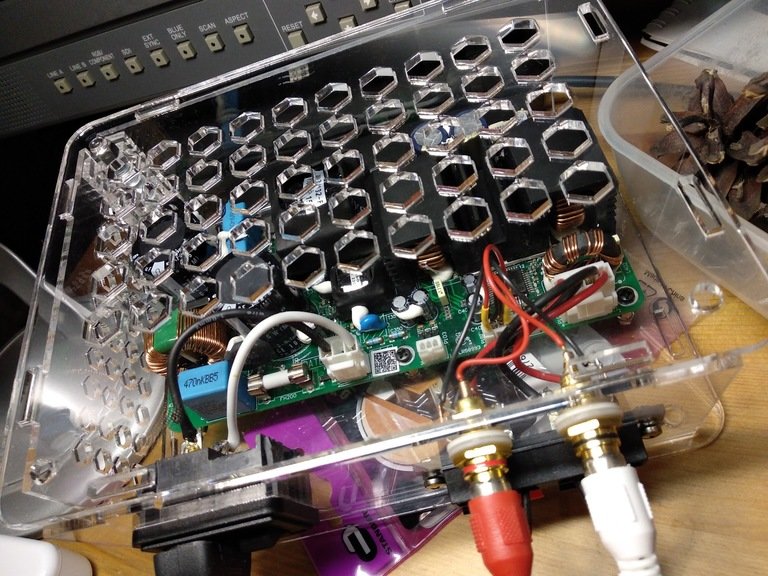

Черновик корпуса выглядел так.

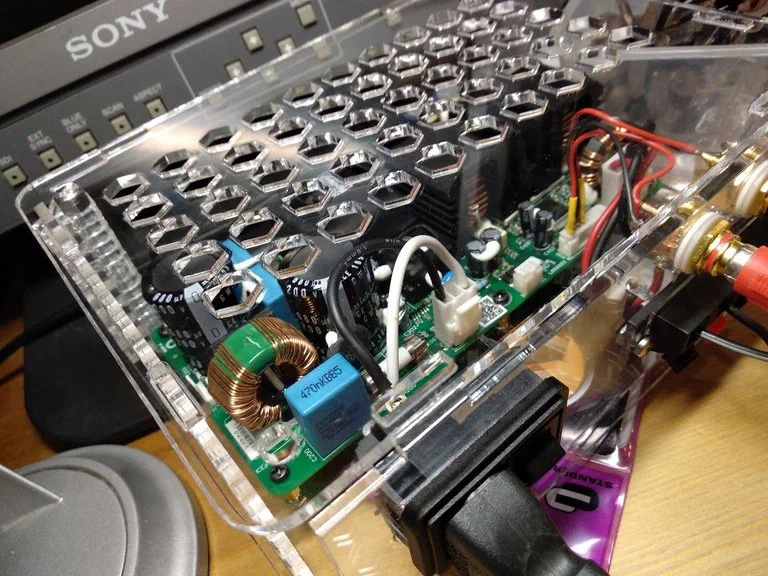

В задней левой части корпуса немного видно уголок соединяющий две стенки.

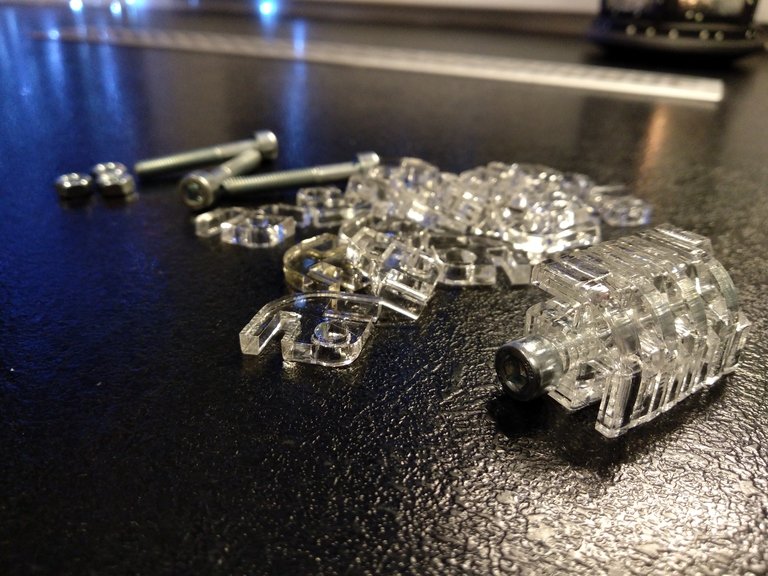

Изначально я хотел сделать уголок из наборных плиточек, но потом передумал. В принципе они смотрелись клёво, но дребезжали 😆

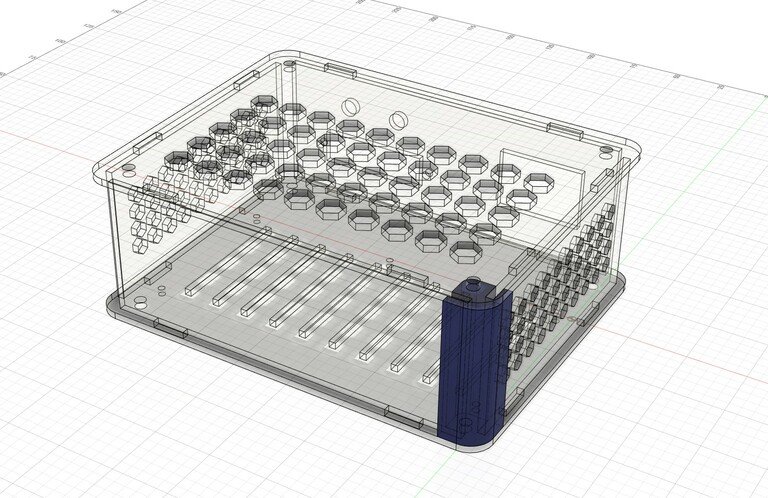

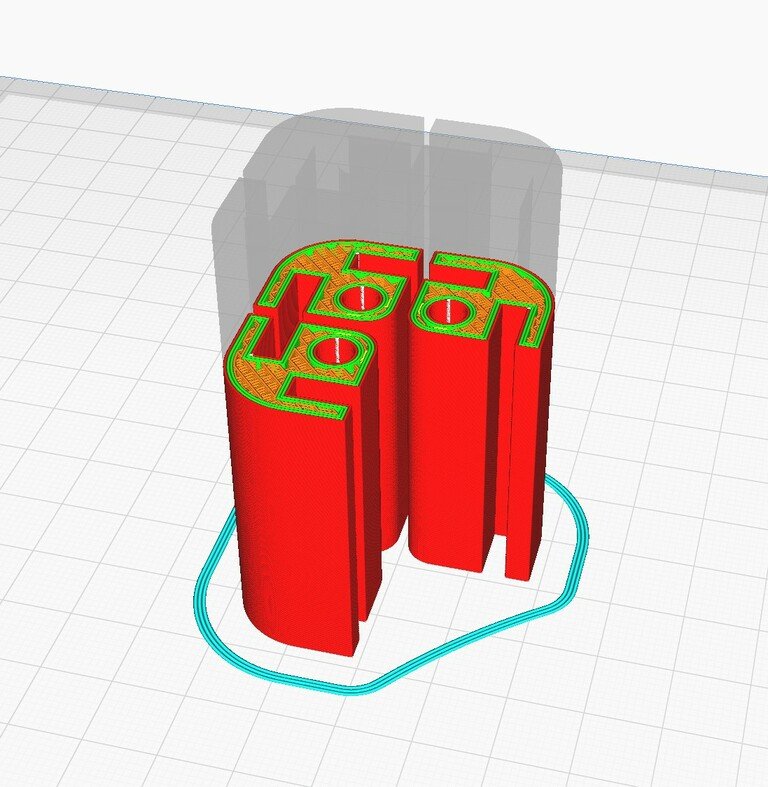

Ну ок, замоделил и напечатал уголки на 3D–принтере. С цветом не заморачивался, какой был заправлен тем и печатал.

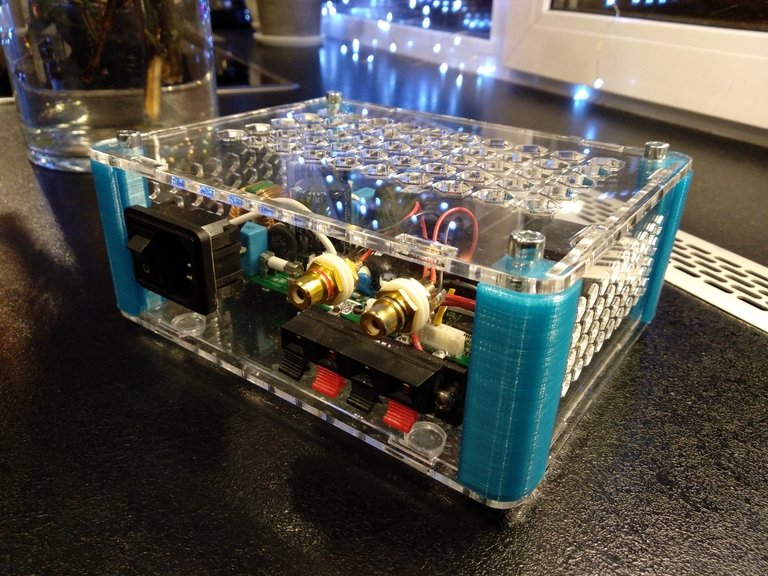

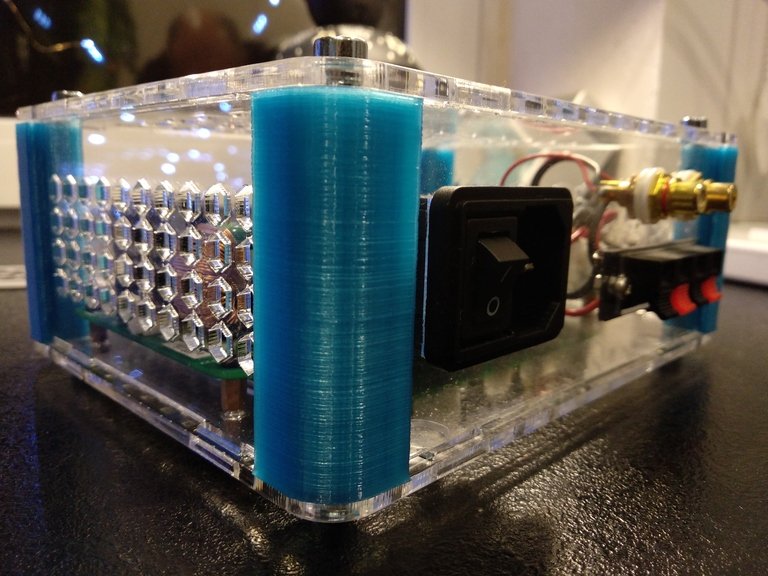

Получилось вот так.

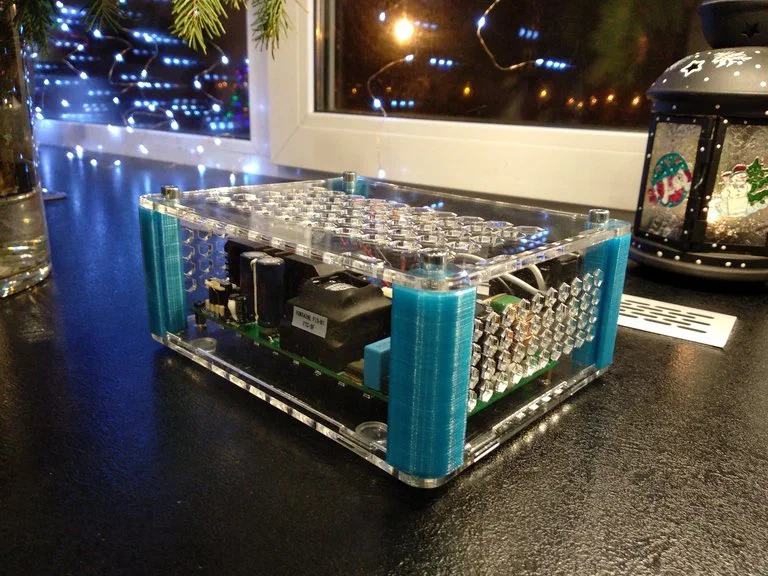

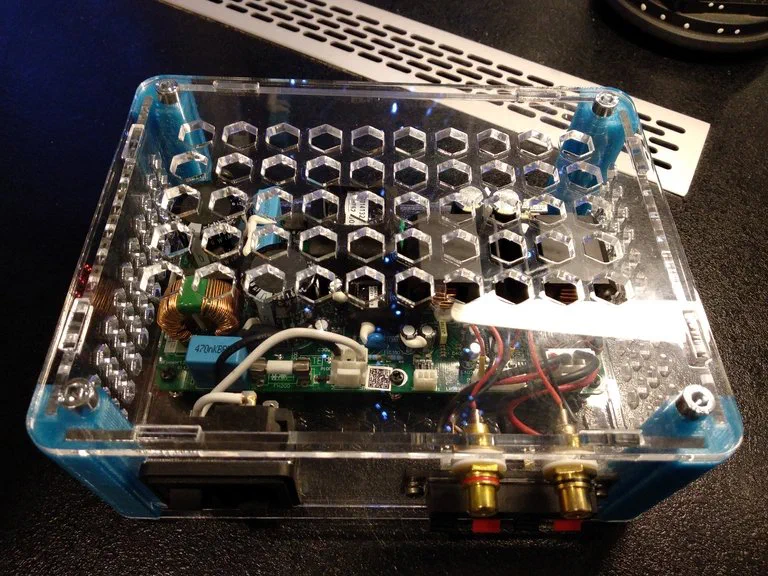

Корпус готов!
