Сборка корпуса осциллографа DSO FNIRSI 138

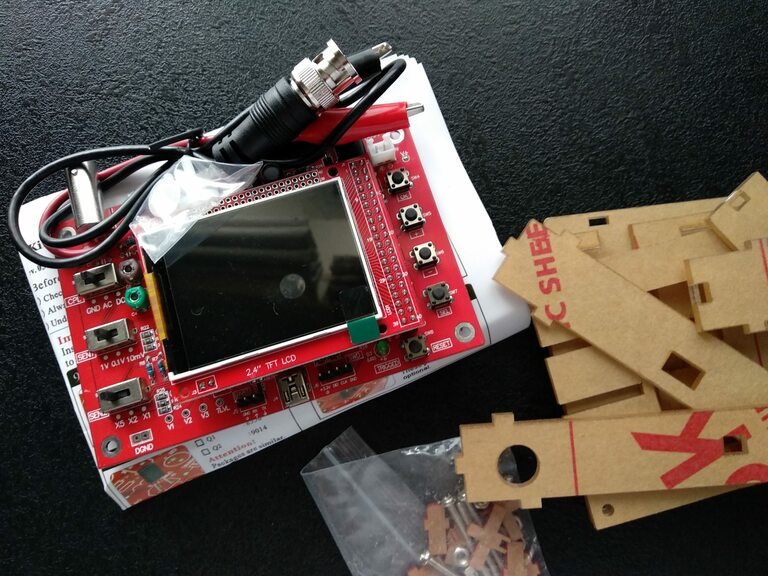

Наконец-то пришёл заказанный мной на AliExpress осциллограф DSO FNIRSI 138. В этой заметке я расскажу о этапах сборки его корпуса.

Данный осциллограф продаётся в виде конструктора, и для него в продаже существует корпус. Тоже в виде конструктора.

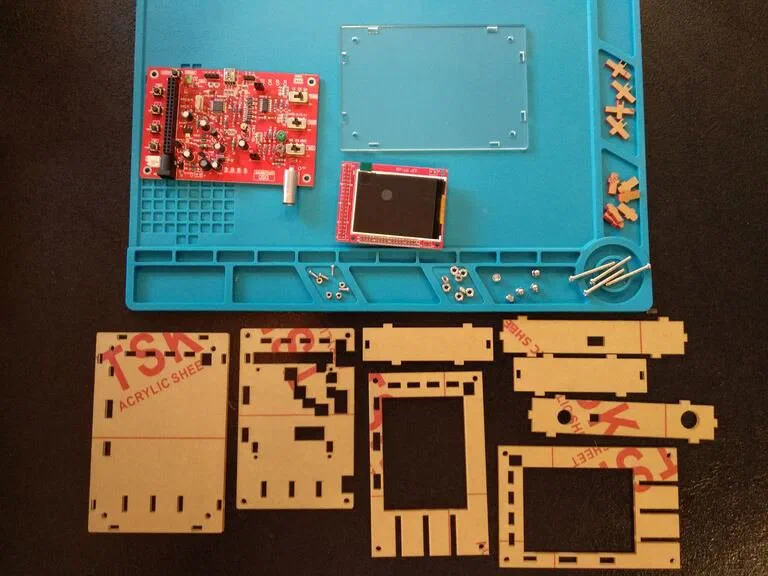

А поскольку инструкции по сборке корпуса нет, то мы получаем в довесок ещё и пазл.

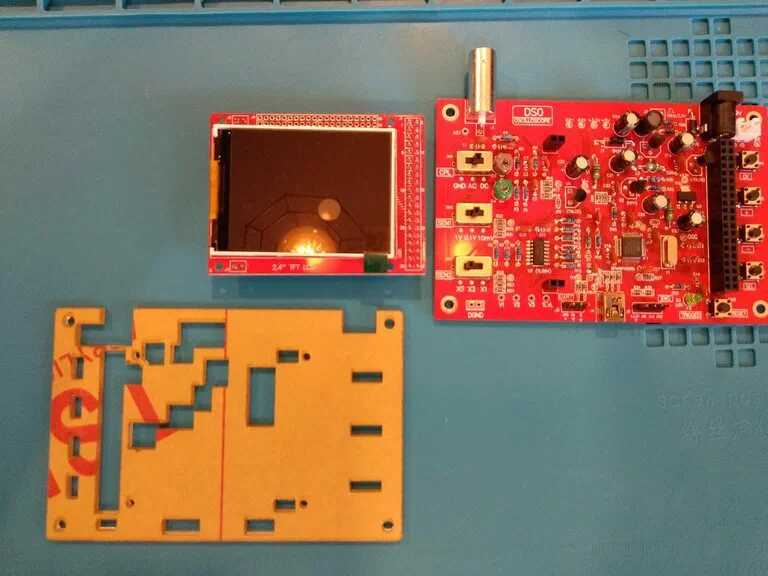

Итак, первым делом аккуратно снимаем экран с платы осциллографа. И готовим деталь с вырезами, как показано на снимке ниже.

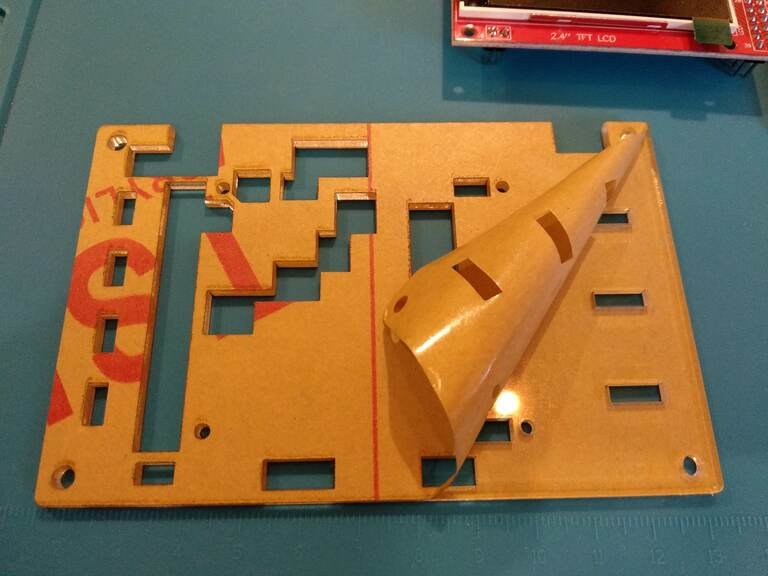

Снимаем с этой детали (как и со всех последующих) защитную плёнку. Видел комментарий на AliExpress как человек жаловался, что обещали прозрачный корпус, а пришёл картонный.

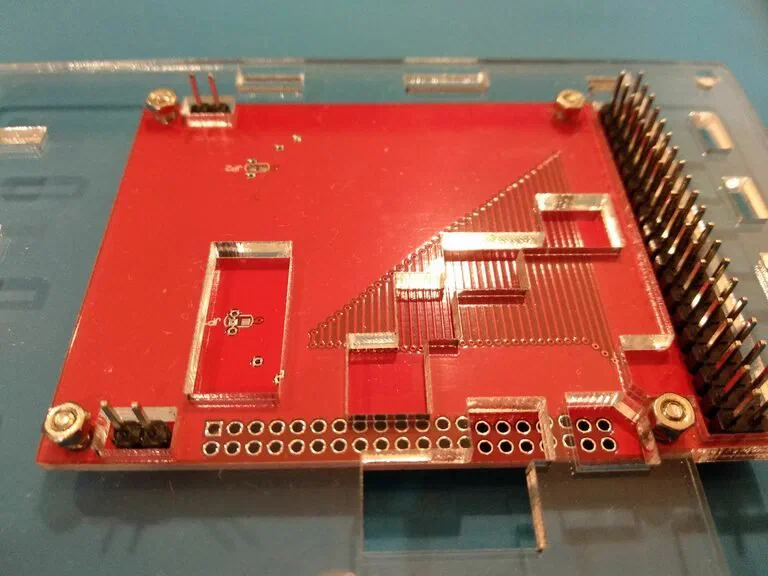

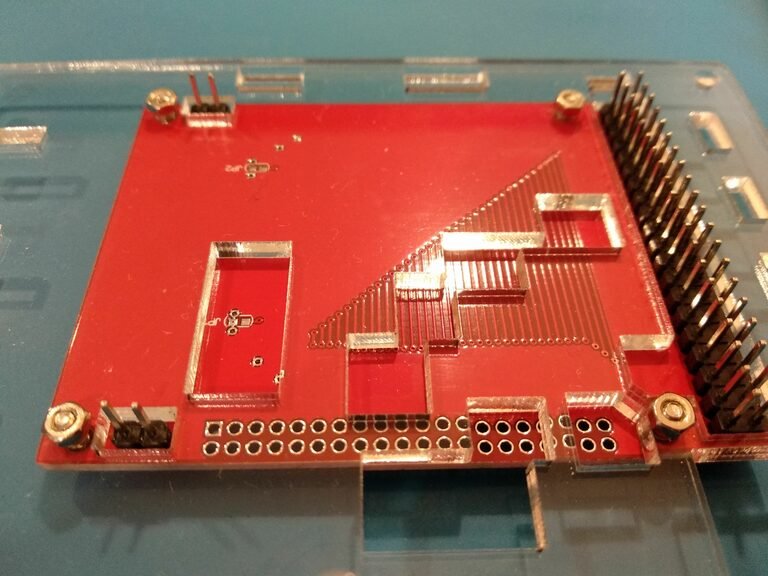

Накладываем плату экрана на деталь, так чтобы интерфейсный разъём совпал с отверстием и прикручиваем самыми маленькими болтиками, какие есть в наличии.

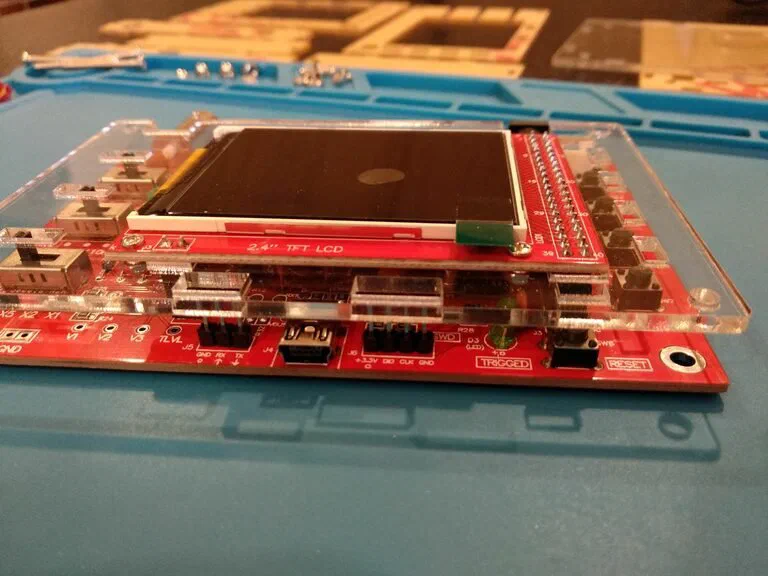

Затем вставляем плату экрана обратно в плату осциллографа.

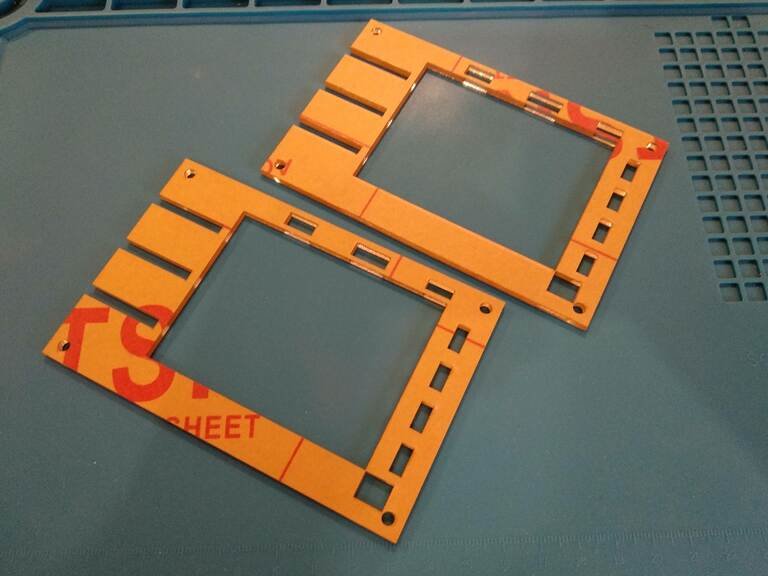

И готовим вот этих двух “близнецов”.

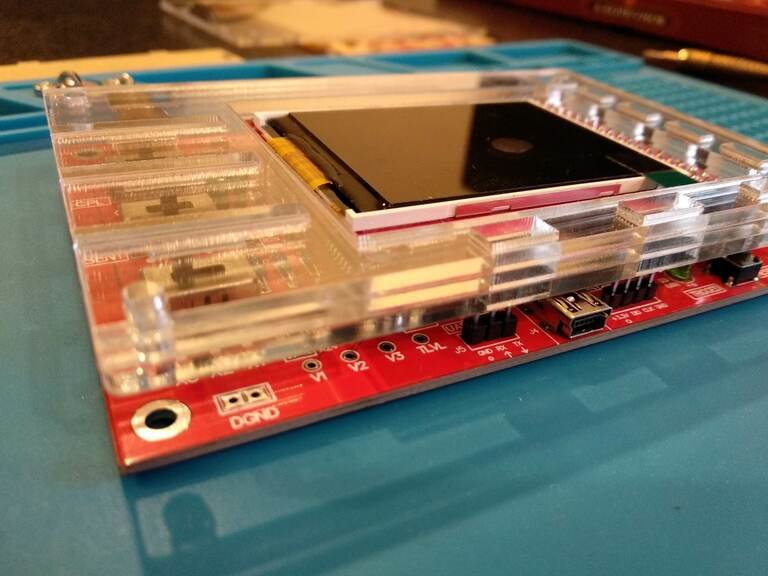

Складываем их один на другой поверх предыдущей детали. Получается этакий бутерброд из трёх слоёв.

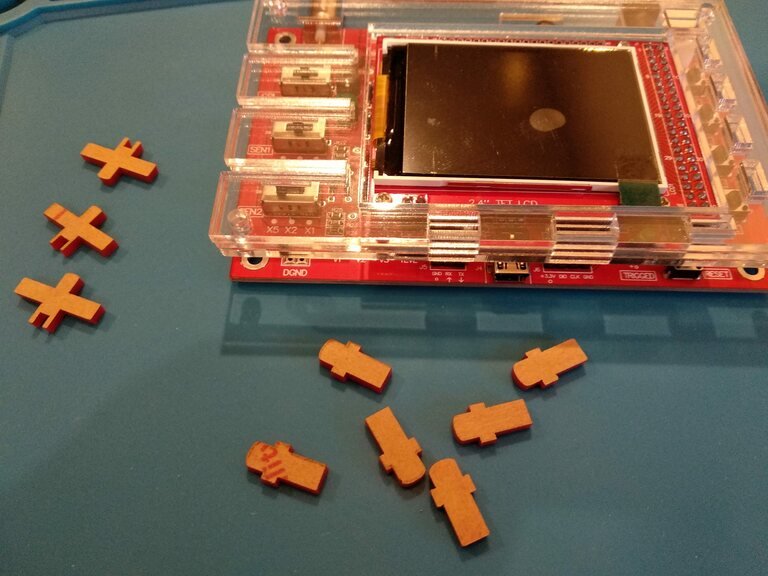

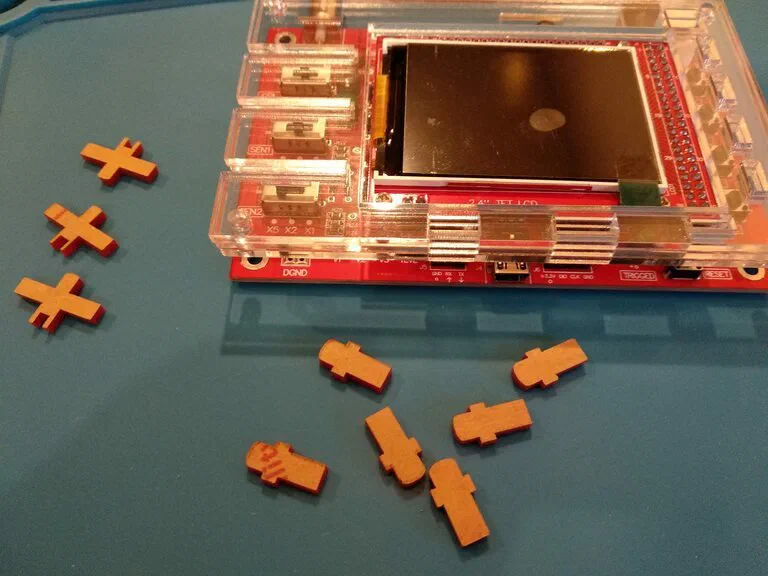

Настало время немного помучаться, срывая защитную плёнку с пластинок кнопок и переключателей.

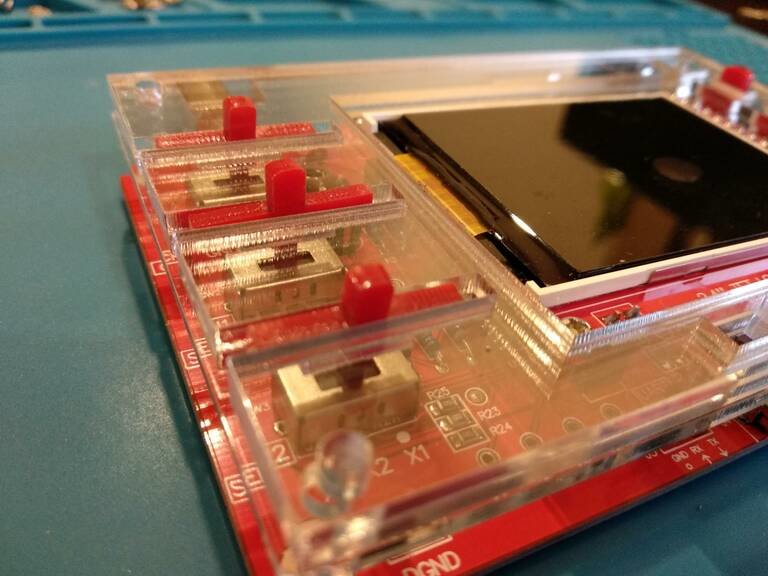

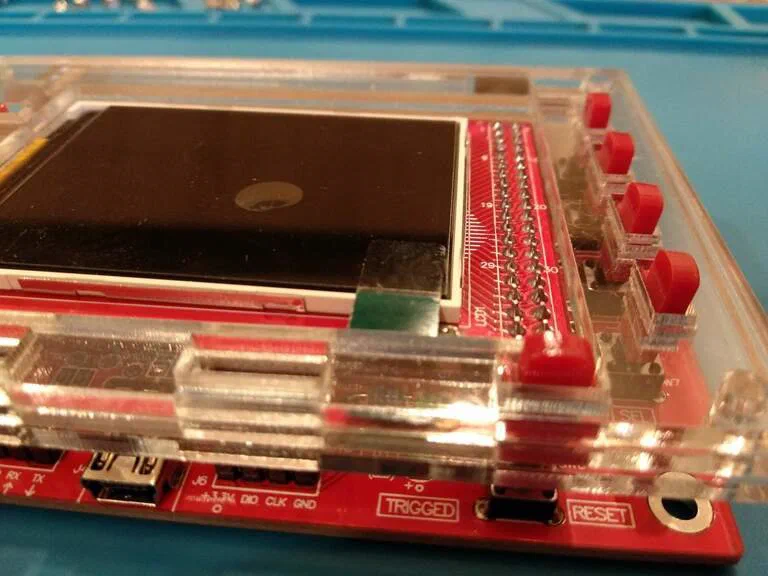

Усаживаем пластинки кнопок и переключателей на свои места.

Проверьте: пазы пластинок переключателей должны входить в рычажки переключателей. Сейчас последняя возможность исправить это.

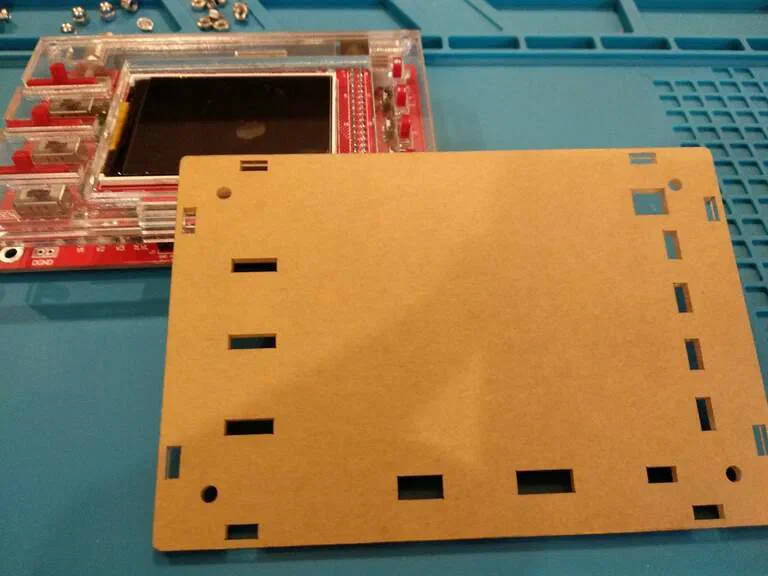

Готовим самую верхнюю деталь, которая накроет экран и будет защищать его от ударов и пыли.

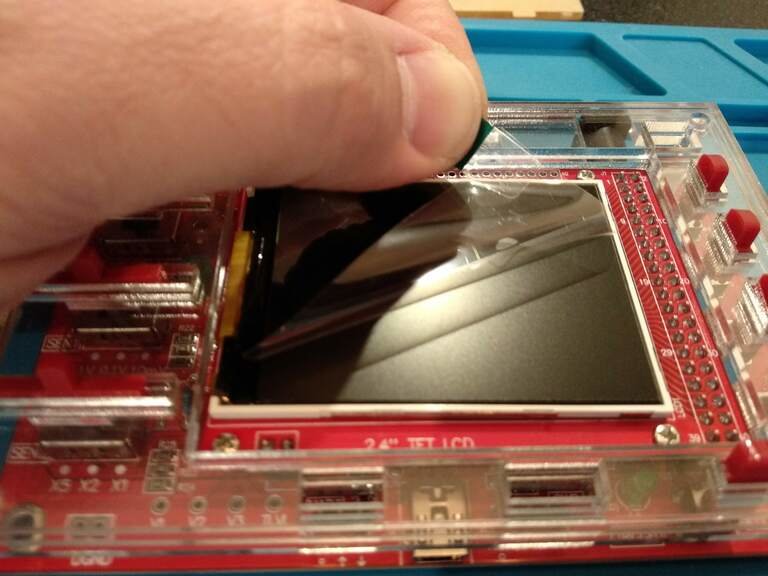

Не забываем снять защитную плёнку с экрана.

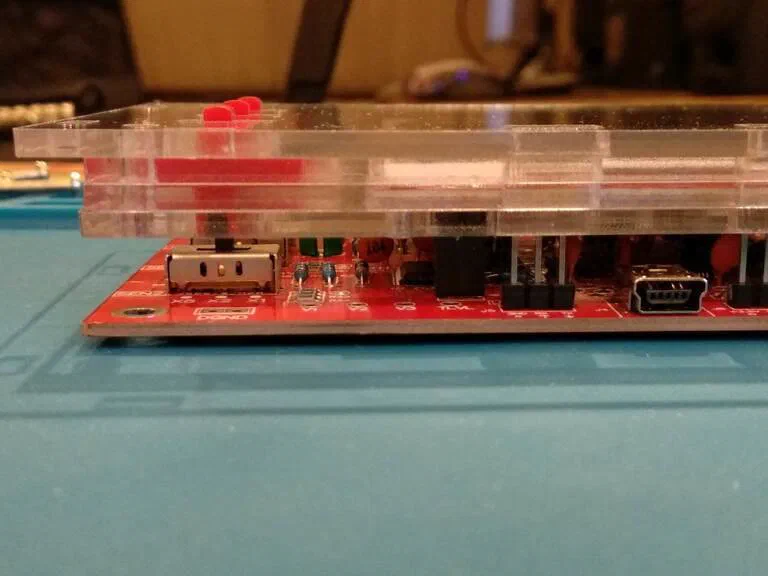

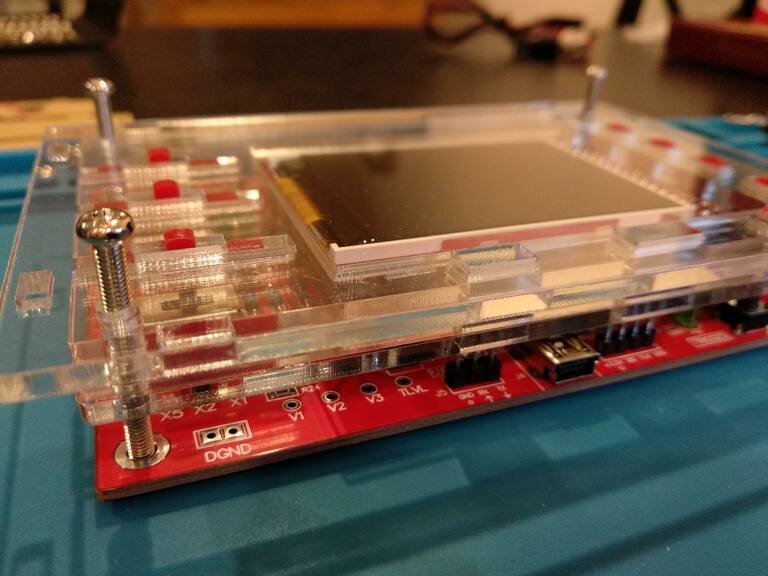

Накрываем наш бутерброд сверху этим четвёртым слоем и наживляем длинными болтами.

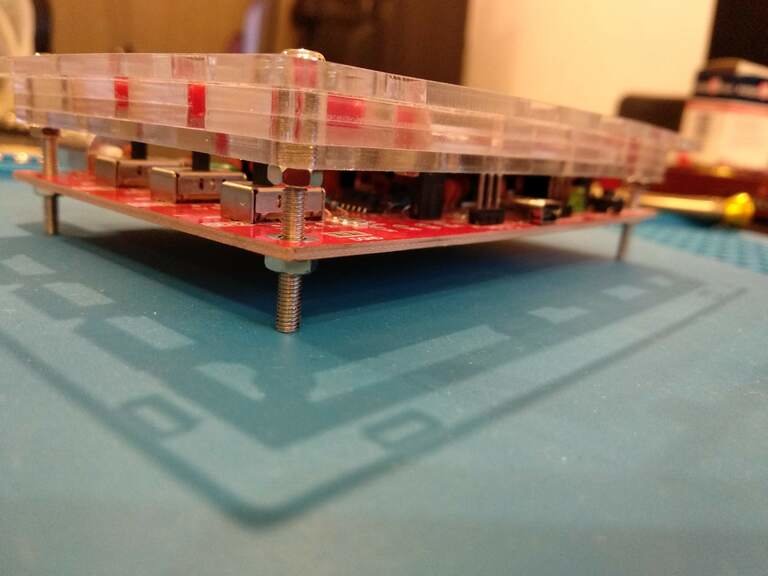

Далее необходимо стянуть всю конструкцию гайками, как показано на фото ниже. Однако не переусердствуйте, если затянуть слишком сильно, то у переключателей не будет свободного хода.

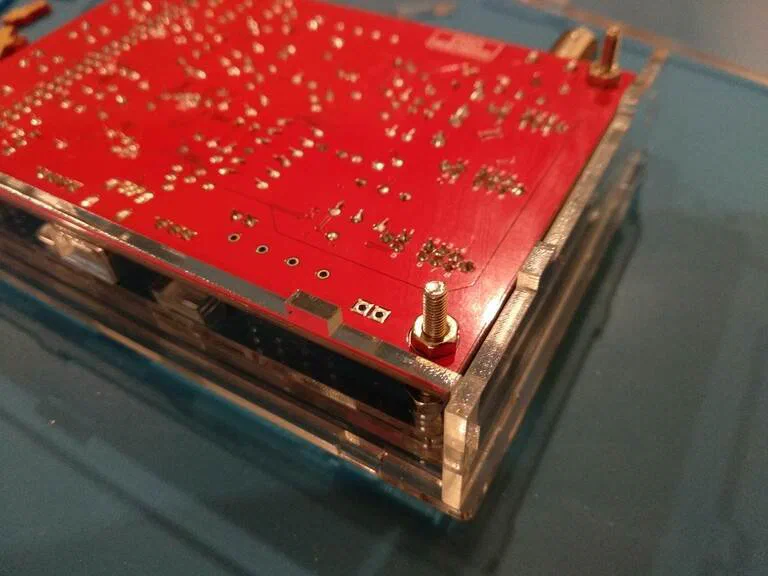

Теперь собираем боковые стенки. Осталось совсем немного!

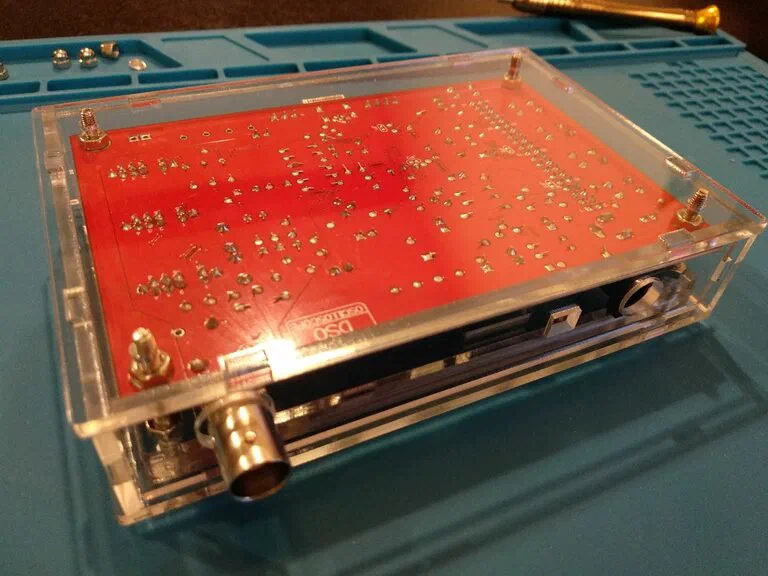

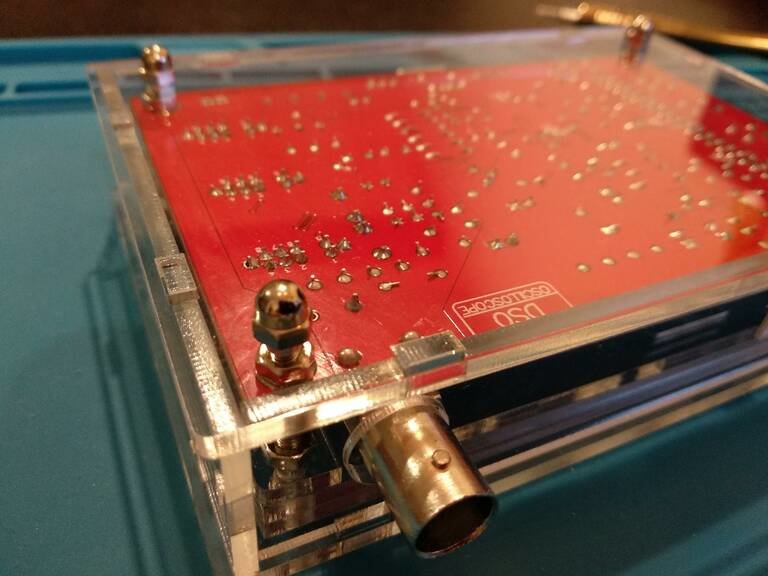

Накрываем дно оставшейся деталью.

И стягиваем декоративными гайками, которые будут выполнять роль ножек.

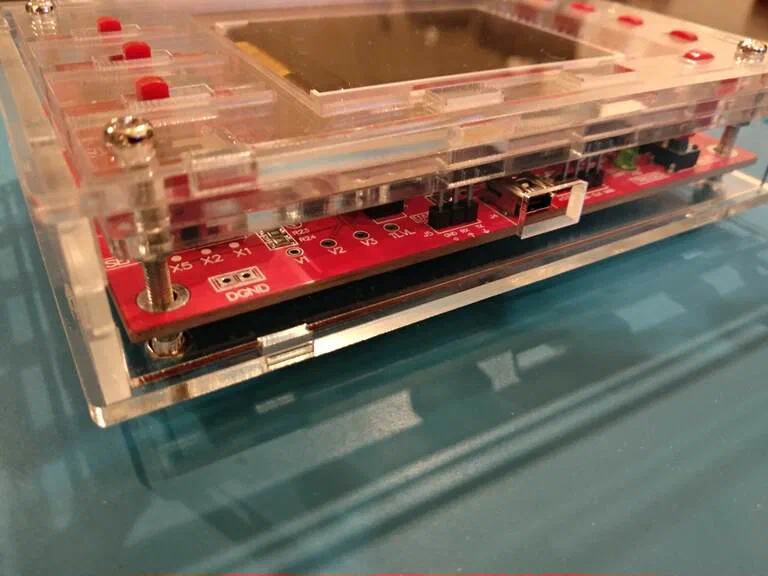

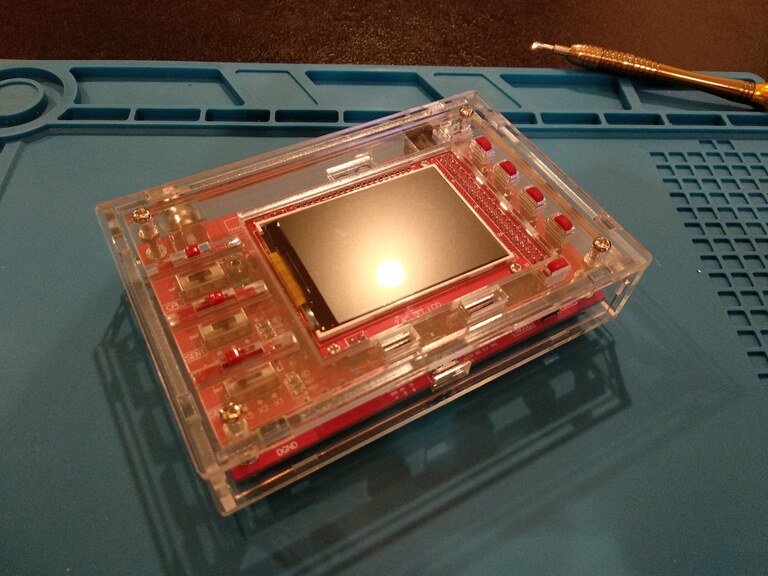

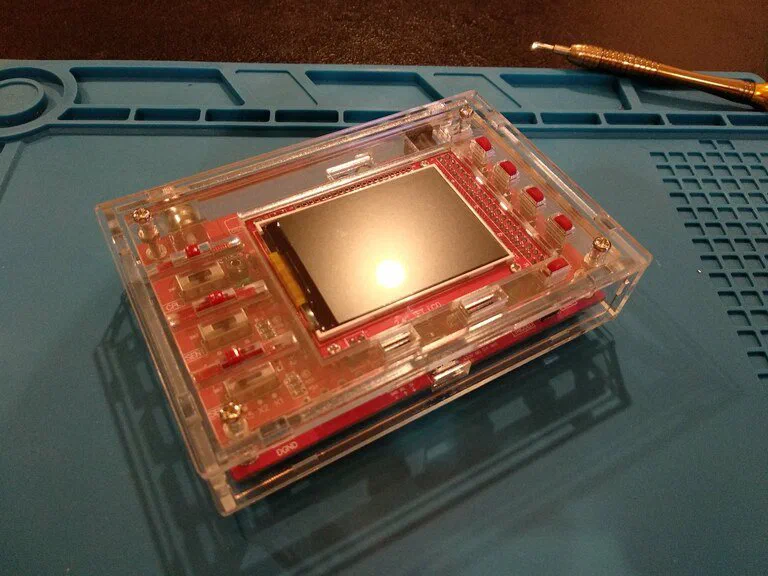

Вот наш корпус и готов! Буду рад, если эта инструкция кому-либо пригодится.
